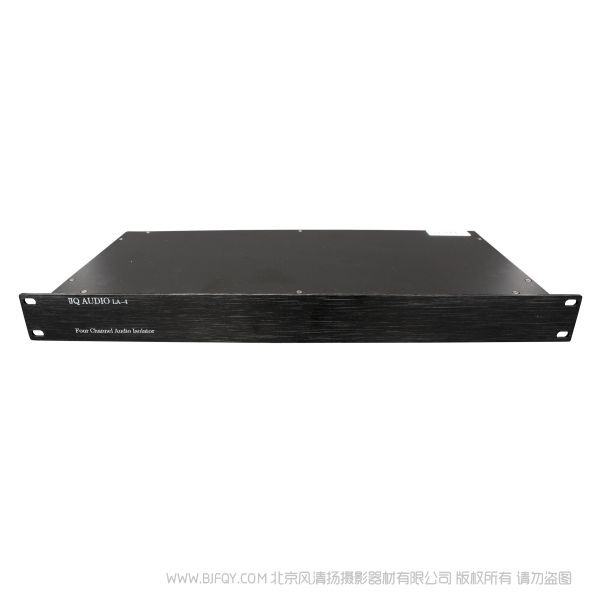

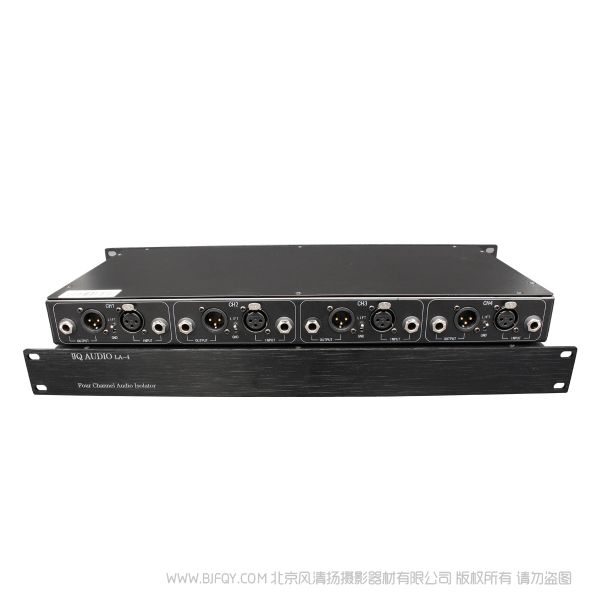

剑侨 JQ AUDIO LA-4 音频信号隔离器 1U机型

一:音频信号隔离器主要功能

1.隔离外界干扰，隔离不共地产生的电流声噪声。

2.系统间安全传输，保护设备不被对地电压差（打火、静电）损坏。

3.改善音质，净化声音，去除毛刺。


二：音频隔离器原理说明



    音频隔离器原理：使音源与隔离器输入端独自形成环路，同时隔离器输出端与负载也形成环路，前后级音频设备之间不会形成物理性电气

连接，从而保证了电气隔离，实现如下目的：  1.净化音频信号传输，采用平衡信号传输模式，可以确保信号不会发生因线长产生的干扰噪声

2.消除因电源异相造成的干扰噪声；3.消除接地电位差等产生的干扰噪声；4.意外或紧急情况下拔插信号电缆不会产生电压差的打火现象，保

护前后级设备的安全。在实际工作时比如调音台与功放，同声传译主机很多情况下是距离很远，会有不同的取电情况：跨相线、不同的安全地

(G)因为电源不在同一相线， 所以在这样的用电系统会出现问题：轻则工作时会从音箱发出很大的电流声，重则在接插信号电缆时会产生接插

打火现象烧毁设备。



    地回路/地环干扰： 主要由于音频线缆的两个线端之间的不同电势产生的。由于音频线缆选择不同的音频信号参考地电位，从而引起交流

电流回路干扰，主要出现在音频线缆的屏蔽层及音频设备的外壳上。 通常情况下，屏蔽层的电压为0V，在音频信号传输距离超过100米的情况

下，极易产生较高的接地环路电压，设备间的屏蔽层会产生压差，严重的将导致音频信号失真并伴有电流声噪音等干扰现象，甚至会产生打火

导致设备被烧毁。 如果先连接信号线，则在开机的时候偶尔会烧保险丝；如果先开机再接信号线则会击穿设备接口芯片电路造成设备损坏。




三：使用连接方法

    把音频信号隔离器连接在信号传输之间。如：电脑和调音台之间，会议设备和调音台之间，其他系统音源信号和调音台之间。调音台和转

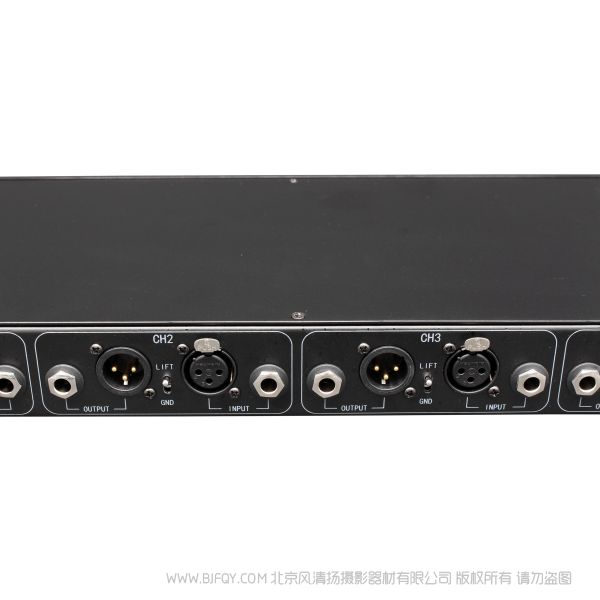

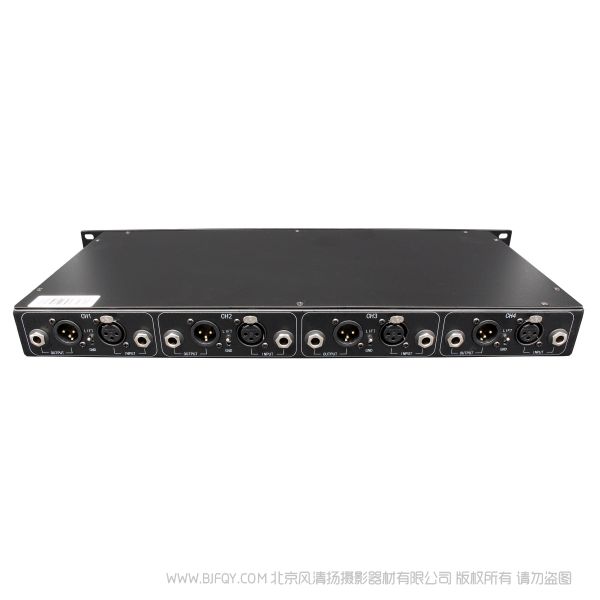

播车之间，调音台和摄像导播台之间，调音台和远距离功放之间，调音台和同声传译系统之间等。每路带悬浮地切换开关，使用时可切换状态

单路信号可单独切换，但如果是同一台设备的多路信号应该同时切换。



技术参数：

输入阻抗：600Ω（交流阻抗）

输出阻抗：600Ω（交流阻抗）

频率响应：20HZ—20KHZ（±＜0.2db ref 1khz）

定损失：＜0.5db（ref 1khz 1V rms）

绝缘电阻：DC1000V 100MΩ

隔离电压：AC 50Hz—60Hz 0V—1500V

机身尺寸：432mm * 45mm * 200mm    1U机型
