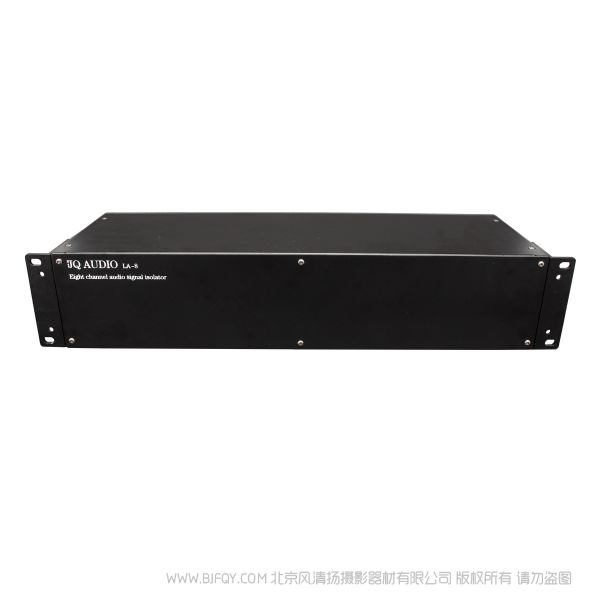

剑侨 JQ AUDIO LA-8 音频信号隔离器

剑侨 JQ AUDIO LA-8 音频信号隔离器

0.00

咨询

一:音频信号隔离器主要功能

1.隔离外界干扰,隔离不共地产生的电流声噪声。

2.系统间安全传输,保护设备不被对地电压差(打火、静电)损坏。

3.改善音质,净化声音,去除毛刺。


二:音频隔离器原理说明


   音频隔离器原理: 使音源与隔离器输入端独自形成环路,同时隔离器输出端与负载也形成环路,前后级音频设备之间不会形成物理性电气

连接,从而保证了电气隔离,实现如下目的:  1.净化音频信号传输,采用平衡信号传输模式, 可以确保信号不会发生因线长产生的干扰噪声

2.消除因电源异相造成的干扰噪声; 3.消除接地电位差等产生的干扰噪声;4.意外或紧急情况下拔插信号电缆不会产生电压差的打火现象保护

前后级设备的安全。在实际工作时比如调音台与功放,同声传译主机,很多情况下是距离很远会有不同的取电情况:跨相线、不同的安全地(G)

因为电源不在同一相线,所以在这样的用电系统会出现问题: 轻则工作时会从音箱发出很大的电流声,重则在接插信号电缆时会产生接插打火

现象烧毁设备。



    地回路/地环干扰:主要由于音频线缆的两个线端之间的不同电势产生的。由于音频线缆选择不同的音频信号参考地电位,从而引起的交流

电流回路干扰,主要出现在音频线缆的屏蔽层及音频设备的外壳上。通常情况下,屏蔽层的电压为0V,在音频信号传输距离超过100米的情况下

极易产生较高的接地环路电压, 设备间的屏蔽层会产生压差,严重的将导致音频信号失真并伴有电流声噪音等干扰现象,甚至会产生打火导致

设备被烧毁。 如果先连接信号线,则在开机的时候偶尔会烧保险丝;如果先开机再接信号线则会击穿设备接口芯片电路造成设备损坏。


三:使用连接方法


   把音频信号隔离器连接在两个系统之间。如:电脑和调音台之间,会议设备和调音台之间,其他系统音源信号和调音台之间。调音台和转播

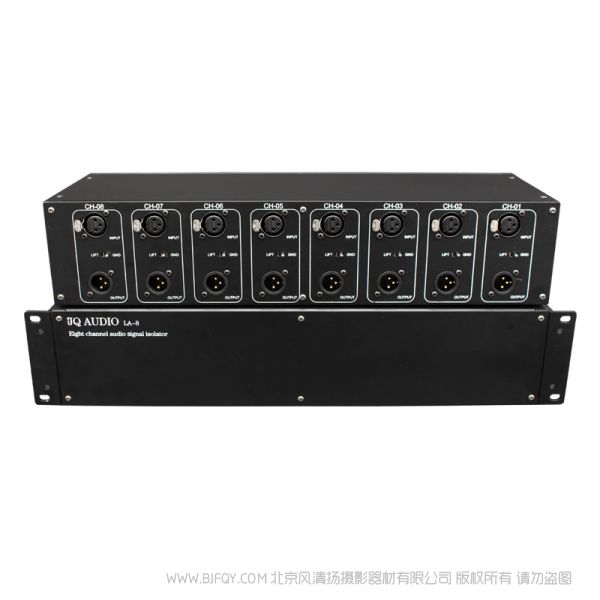

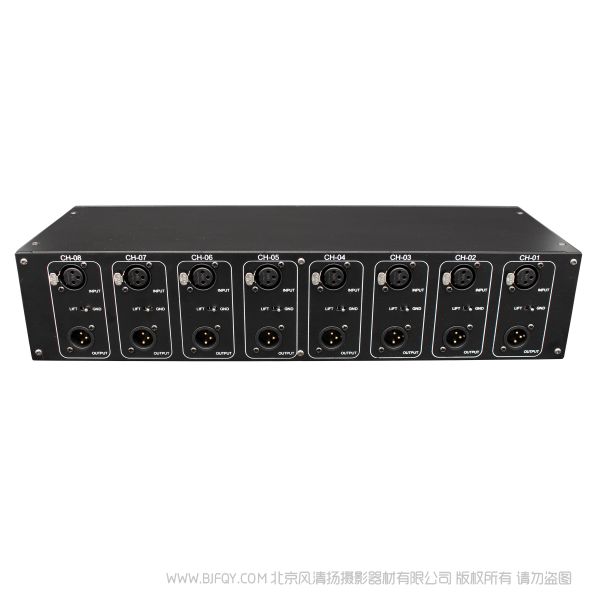

车之间,调音台和摄像导播台之间,调音台和远距离功放之间,调音台和同声传译系统之间等。每路带悬浮地切换开关,使用时可切换状态,单

路信号可单独切换,但如果是同一台设备的多路信号应该同时切换。





技术参数:


输入阻抗:600Ω(交流阻抗)

输出阻抗:600Ω(交流阻抗)

频率响应:20HZ—30KHZ(±<0.2db ref 1khz)

定损失:<0.5db(ref 1khz  1V rms)

绝缘电阻:DC1000V  100MΩ

隔离电压:AC 50Hz - 60Hz   0 V—1500V

机身尺寸:436mm * 150mm * 92mm   2U机型
