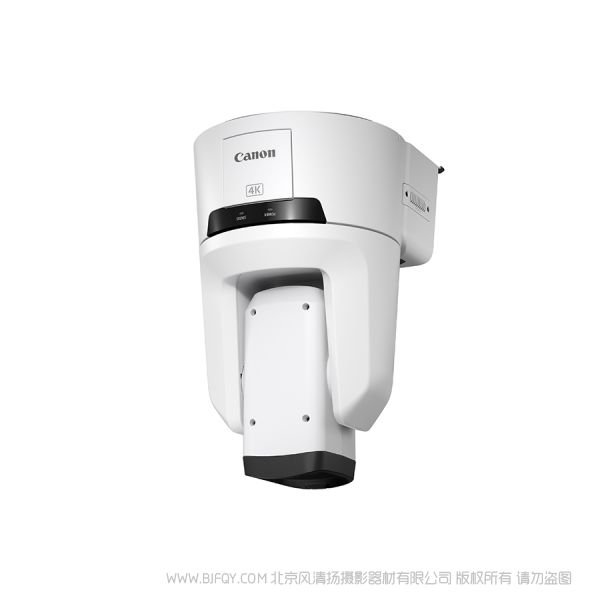

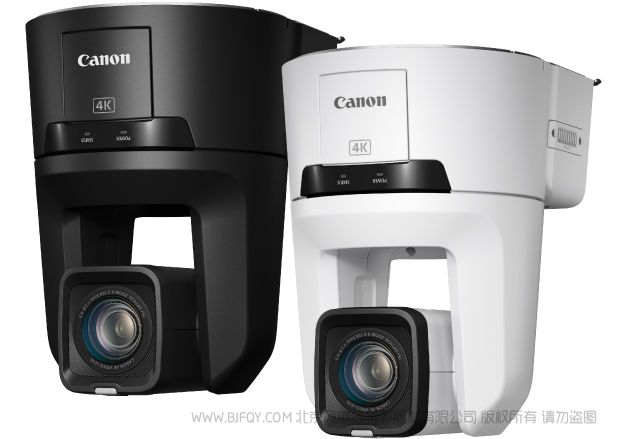

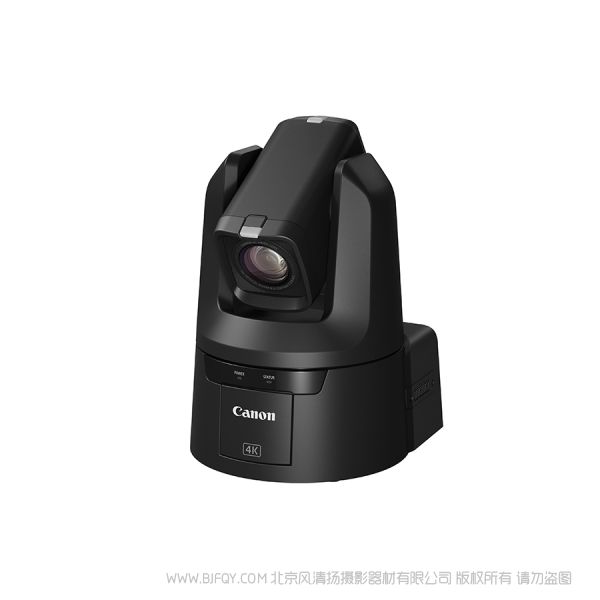

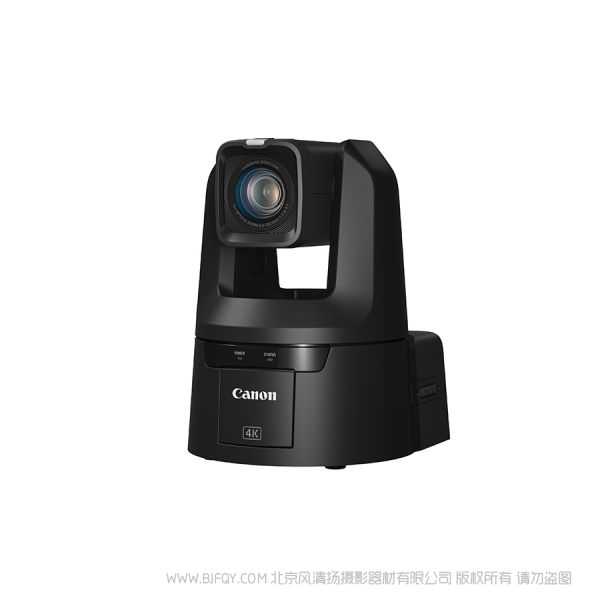

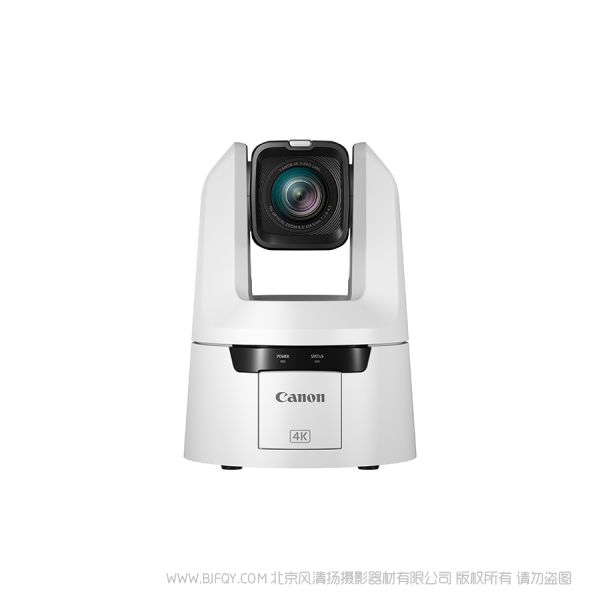

佳能4K PTZ摄控一体机  CR-N500  可适用于记录片、体育赛事、新闻采访、MV、真人秀、高端会议

佳能4K PTZ摄控一体机 CR-N500 可适用于记录片、体育赛事、新闻采访、MV、真人秀、高端会议

0.00

咨询

CR-N500是佳能首款4K PTZ摄控一体机,紧凑机身兼具专业摄像机的画质与网络摄像机的灵活操控。搭载广角、高倍率变焦镜头,通过远程操控可以轻松实现4K影像的拍摄和传输。IP远程视频输出系统灵活、高效,可适用于记录片、体育赛事、新闻采访、MV、真人秀、高端会议等诸多场合的拍摄。

* PTZ: Pan Tilt Zoom

主要特点:

高画质与丰富的影像表现力

■ 1.0型CMOS影像传感器
■ 全像素双核CMOS AF技术
■ 丰富的影像输出格式
■ Canon Log 3/Wide DR

支持4K的光学变焦镜头

■ 兼具25.5mm广角和15倍光学变焦摄像镜头
■ 内置独立3档ND滤镜
■ 9叶片虹膜光圈
■ 三维实时透镜结构
■ 四轴方向的抖动校正

轻松实现单人远程操作

■ 配备单人远程遥控摄像机控制器
■ 配备多摄像机遥控应用程序
■ 基于追踪功能的摄像机操控

提升摄像机操作效率化的 IP系统

■ 通用性高的网络协议构成
■ 可向多个协议同时传送

* 图片与插图均为示意图。





佳能高画质4K影像系统

CR-N500的4K影像系统是由兼具25.5mm广角和15倍光学变焦的高性能摄影镜头,支持记录4K UHD的1.0型大尺寸CMOS影像传感器,DIGIC DV 6高性能影像处理平台所组成,配合全像素双核对焦技术,不仅能够记录出色的4K UHD高分辨率影像,还可通过过采样HD处理技术 (Over Sampling HD Processing) 记录Full HD影像,使Full HD的高画质变得更加优秀。

兼具广角&高倍率变焦镜头

兼具广角&高倍率变焦镜头

CMOS影像传感器

支持4K摄影的1.0型
CMOS影像传感器

影像处理平台 DIGIC DV 6

影像处理平台DIGIC DV 6

全像素双核CMOS AF

全像素双核CMOS AF的
出色对焦性能

具有更高感光度和信噪比的1.0型大尺寸CMOS影像传感器

采用1.0型大尺寸CMOS影像传感器,支持记录4K UHD高清晰度影像。与1/2.84型的HD CMOS PRO影像传感器相比,有效像素面积约为后者的6.8倍。

影像传感器

影像传感器尺寸比较

尺寸比较

高感光度、高信噪比的影像

采用3.2μm像素间距的大型1.0型影像传感器,结合DIGIC DV 6高速影像处理器,大幅提升了感光性能和降噪性能。在拍摄对象的较低照度为1.5lux*,有效拓展了摄影能力和画面表现力。

高感光度、高信噪比的影像

* 3840×2160:快门速度1/30秒,帧率29.97P,增益33.0dB时。

使主体更突出的浅景深

1.0型大型影像传感器特有的浅景深效果可实现背景虚化的影像表现,使被摄主体更加突出。

浅景深

过采样技术带来更优秀的Full HD画质

采用过采样HD处理技术 (Over Sampling HD Processing) 可将4K CMOS影像传感器获得的全部4K UHD像素信息应用到Full HD影像的记录中,使Full HD画质更加优秀。

过采样技术

丰富的影像输出格式

拥有3种通用视频接口,不同接口输出的影像格式不同。IP和HDMI 接口能够输出4K高画质视频,而SDI 端口则能输出59.94P高帧速率的FHD视频。

输出格式

支持Canon Log 3伽马曲线

Canon Log 3是以后期处理为前提的伽马曲线。Log 3在保留了暗部及18%附近特性的同时,还实现了800% (相当于13档) 的动态范围。

支持Canon Log 3伽马曲线

使用Log伽马进行拍摄,用户可以处理被记录下来的从暗部到高光区域的所有信息。因此,在Log模式下拍摄出的影像调色范围更广,可利用宽广的曝光范围拍摄出视频伽马曲线无法表现出的画面,还可通过LUT在现场进行预览。

伽马曲线

出色地抑制了暗部噪点

在场景变化剧烈的纪录片拍摄现场,或者没有良好监看环境的现场,以及容易发生光线变化的室外现场等,使用Canon Log 3拍摄犹为有效。Canon Log 3是一个用于调整暗部色调/层次的建议调色用伽马曲线。可降低噪点,同时保留了Canon Log的操作简便性,也实现了动态范围的拓宽。

支持下列LUT

可实现800%广阔动态范围的Wide DR伽马曲线

Wide DR (宽广动态范围) 伽马曲线能够平滑地压缩画面中高亮度区域,实现800%的宽广动态范围。拍摄出的影像色调过渡自然,在保持了伽马曲线连续性的同时,还能有效防止过度曝光。

位移镜头的移动

内置多种影像模式

CR-N500不仅内置Wide DR,还搭载了专业数码摄像机和Cinema EOS System高端数字电影摄影机配备的Canon Log 3。Canon Log 3提供比Canon Log更宽的动态范围,还通过压缩暗部区域,既确保动态范围的同时,又减少了暗部噪点。除了预先设定的影像模式外,通过调整伽马曲线、色彩空间、色彩矩阵等组合,达到理想的画质。

内置多种影像模式

可拍摄出美丽星芒的9叶片虹膜光圈

采用9叶片虹膜光圈,由于光圈叶片数为奇数9叶片,从而使得衍射光得以扩散,拍摄出的星芒形状更加柔和,拍摄出的焦外形状会更接近圆形,可呈现出自然,柔和,美丽的焦外影像。

可拍摄出美丽星芒的9叶片虹膜光圈

内置三档独立ND滤镜

内置ND 1/4 ,ND 1/16,ND 1/64三档独立密度的小型ND滤镜。即使在明亮的环境中记录时,也可通过组合使用大光圈和ND滤镜获得较浅的景深,而且还可以使用低速快门拍摄动感十足的影像。

动人的人像

使用大光圈,白天也能利用大型传感器的焦外成像性能拍摄动人的人像。

虚化效果

利用慢速快门表现出视频特有的虚化效果。

三维实时镜头结构

为了实现出色的光学防抖性能和摄像机镜头所需的安静操作和快速变焦。佳能开发了三维实时镜头结构,这是一个可在三维方向上实时自由移动和实时控制变焦和防抖功能的镜片组,大幅提高了变焦时的防抖性能。

位移镜头的移动

四轴方向的抖动校正

搭载了4轴方向的光学式抖动校正。纵向旋转校正和水平旋转校正 (2轴),还可以进行上下左右校正 (2轴)。

四轴方向的抖动校正

兼具高速度和高精度对焦的全像素双核对焦 (Dual Pixel CMOS AF)

由于采用了兼具成像与相位差自动对焦功能的新CMOS影像传感器结构的自动对焦技术,支持在对焦平面上水平和垂直两方向各80%的范围内实现迅速的连续自动对焦。通过单击操作可以在测距区域内由移动到适合的位置进行自动对焦,使构图更加自由。另外,还具有高准确度的面部检测对焦,为单人拍摄提供强有力的支持。并满足了4K拍摄对画面焦点的严苛要求。

人脸识别

*「数码变焦区域」、「数码变焦3.0x/6.0x」时使用反差对焦功能。

传感器结构

便捷的自动对焦&面部识别自动对焦功能

采用全像素双核CMOS AF技术,可直观的点击画面进行对焦操作。同时,还能根据拍摄目的,将可分开使用的触摸自动对焦功能与面部识别自动对焦功能结合在一起,按照需求进行对焦拍摄。

对焦

*「数码变焦区域」、「数码变焦3.0x/6.0x」时使用反差对焦功能。

* 图片与插图均为示意图。





提升操作效率的 IP系统

IP系统

CR-N500在SDI 连接和HDMI 连接基础上,还支持 IP连接。不仅可以同时输出多个高分辨率、高帧率的影像,还使用支持多个网络协议。除标准控制器外,还可以和第三方机器组合使用*。在影像制作和传输中,IP系统可以让摄像机的操作更高效、更省力。

* 不保证与所有设备都可连接。

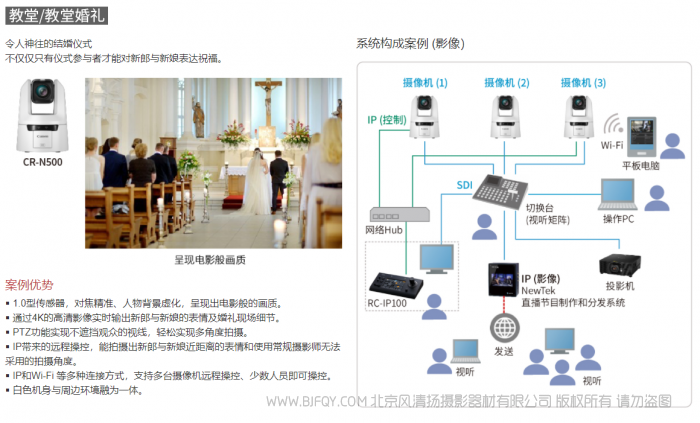

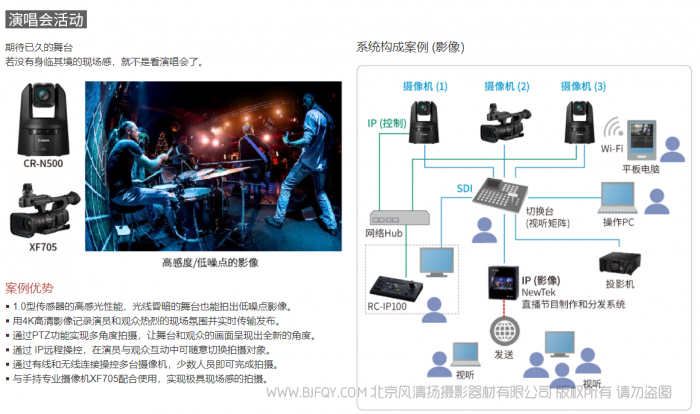

IP远程系统结构图

IP流并行工作的推动

CR-N500可以将高分辨率、高帧率影像通过 IP向多个协议同时传输,同时传输多个信息被称为多流。CR-N500能同时传输3个影像流(主,副1,副2)。另外,通过HDMI/SDI 连接传输30fps以下影像时,也可以同时传输4K H.264和360P H.264两种视频流。有助于在远程环境下,同时使用同一影像的并行工作流。

协议多流

影像视频流的同时传输 (例: 较大影像 3840×2160)

影像视频流的同时传输

轻松实现单人远程操作

控制器RC-IP100

RC-IP100是用于 IP流媒体传输的控制器,小巧的机身除了控制杆、变焦杆等操作部件,还配备了触摸面板。PTZ (水平/垂直/变焦) 等操作和功能设置也很简便,可以轻松实现远程操控。

外观

外观

背面

背面

特长

■ 控制方法 IPv4/IPv6串行连接*
■ 较多可以连接100台机器操作
■ 支持PTZ (水平/垂直/变焦) 操作和功能的设定调整
■ 通过控制器、变焦杆、触摸面板,进行拍摄操作和功能设定

* CR-N500/CR-N300不支持直接连接。

面板

PC用软件“摄控一体机控制应用程序”(免费)

控制应用程序是可以同时操作多个摄像机的应用程序,较多可以同时操作和控制9台摄像机。在影像制作和直播的现场,一个人从“连接摄像机总览”界面中选择摄像机,然后在摄像机控制面板上操控。可快速设置,既方便又灵活。

应用程序

支持远程操控多台摄像机

CR-N500/CR-N300控制器上的多摄像机操作。例如,使用登记摄像机的水平/垂直/变焦等预设功能,通过程序控制应用程序的批量操作,可将每个摄像机移动到预设位置。另外, 摄像机控制应用程序界面上的摄像机,较多可以分割成9个画面来显示。

多台摄像机操作
影像表示

通过摄像机操控追踪功能

CR-N500/CR-N300搭载了追踪功能。例如,在节目收录中,操作员在彩排时用控制器RC-IP100操作PTZ(水平/垂直/变焦)调整,追踪拍摄表演者的移动路线,并将追踪信息提前记录在摄像机内,在正式表演拍摄时,通过控制应用程序调用摄像机中记录的PTZ信息并执行,即使不进行PTZ操作,也可以追踪表演者的动作。

使用CR-N500时,1台设备较多能记录10条追踪信息,可以追踪多个表演者的动作。另外,如果表演者们动作不同,也可以在不同相机中分别记录表演者的追踪信息来进行跟踪。

摄像机的操作记录
一个按钮 (开始) 操作摄像机

有效的影像制作

在影像录制和节目直播时,摄像机的操作过程非常重要。通过控制应用程序,可以单人进行不同进度所需的重点机位的设置和调整。在“设置”过程中,可对摄像机进行设置和PTZ (水平/垂直/变焦) 调整。

在“摄影”过程中,可根据拍摄目的进行摄像机工作和画质设置的微调等。即使面对复杂的拍摄流程,一个人也可以进行高效的影像制作。

制作流程

无线控制

CR-N500/CR-N300可以通过有线进行 IP连接,也支持Wi-Fi 连接。可以通过平板电脑操作摄像机设置页面。多台摄像机同时使用时,也可以通过切换连接来设置和操作其他摄像机。

另外,Wi-Fi 和红外线遥控器可以根据摄像机的使用状态切换“待机模式”和“工作模式”。可以通过Wi-Fi 和红外遥控器对摄像机进行设置和操作,实现无线远程操控。

制作流程

方便用户使用的工具和Web APP

影像录制或现场直播时,如要对多台摄像机设置,可以通过Windows应用程序“摄像机检索工具”和Web应用程序“设置页面”进行。使用“摄像机检索工具”可设定多台摄像机的 IP地址或者管理员账户。

“设置页面”可设置摄像机的动作,能通过浏览器登陆。以前摄影师需要现场对曝光度、白平衡等进行调整,现在只需在Windows电脑或平板电脑上的“设置页面”对影像调整与设置即可。

远程操控示例

远程操控示例

可通过 IP检索并连接摄像机。在初始设置时使用,进行管理员账户的设置。

一个按钮 (开始) 操作摄像机

从现场到电脑上的呈现

摄影师进行曝光和白平衡等画质的设置可以由操作人员在电脑上看着影像进行设置。
支持有线和无线,也可通过平板电脑进行操作。

摄像机检索工具/设置页面 | PC运行环境

摄像机检索工具/设置页面 | PC运行环境

出色的扩展性

CR-N500为了应对现场录制和视频传输使用设备的连接和扩展设计了多种接口。通过与多种设备互联,从而提高实用性。

摄像机的操作记录

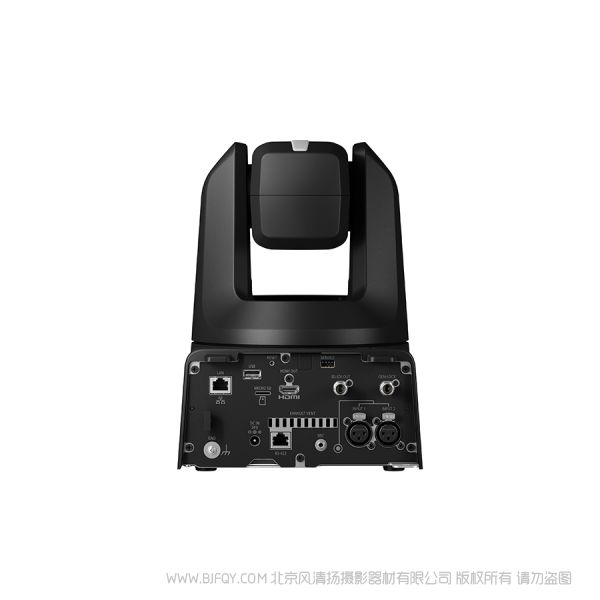

端口介绍

一个按钮 (开始) 操作摄像机

* 图片与插图均为示意图。







机型CR-N500
摄像机影像传感器类型1.0型、CMOS
总像素约1340万像素
有效像素约829万像素 (3840×2160)
镜头变焦倍率光学变焦:15倍;数字变焦:20倍
聚焦范围f=8.3~124.5mm
35mm等效换算焦点距离: 约25.5 (广角端)~382.5mm (长焦端)
9叶片虹膜光圈
较大光圈范围F=2.8~4.5
较短摄影距离广角端1cm、聚焦全区域60cm
视角水平视角: 73.0°(广角端)~5.7°(长焦端) / 垂直视角:45.2°(广角端)~3.2°(长焦端)
快门速度1/3~1/2000秒
曝光自动、手动
增益-6.0dB~33.0dB
ND滤镜内置 (OFF、1/4、1/16、1/64)、电动驱动
白平衡自动 (AWB)、A模式、B模式、预置设定 (太阳光约5600K、灯照约3200K)*、
色温设定 (2000K~150000K)、手动
*色温为估值。
对焦方式全像素双核CMOS AF / 反差对焦
伽马Normal1 (Standard)、Normal2 (x4.0)、Normal3 (BT.709)、Normal4 (x5.0)、WideDR、Canon Log 3
防抖光学式
较低照度3840×2160: 约1.5lux (快门速度1/30秒、帧率29.97P、增益33.0dB时);
1920×1080: 约3lux (快门速度1/60秒、帧率59.94P、增益33.0dB时)
云台及输出格式水平・垂直功能水平旋转范围: 水平±170° / 水平旋转速度: 0.1°~100°/秒
垂直旋转角度范围: 垂直-30°~+90° / 垂直旋转速度: 0.1°~100°/秒
影像输出格式SDI1920×1080: 59.94P/59.94i、50.00P/50.00i/25.00P、29.97P/23.98P (4:2:2 10bit);
1280×720: 59.94P、50.00P (4:2:2 10bit)
HDMI3840×2160: 29.97P、25.00P、23.98P (4:2:2 10bit);
1920×1080: 59.94P/59.94i、50.00P/50.00i/25.00P、29.97P/23.98P (4:2:2 10bit);
1280×720: 59.94P、50.00P (4:2:2 10bit)
IP3840×2160: 29.97 fps、14.99 fps、5.00 fps (4:2:0 8bit);
1920×1080: 59.94 fps、29.97 fps、14.99 fps、5.00 fps (4:2:0 8bit);
1280×720: 59.94 fps、29.97 fps、14.99 fps、5.00 fps (4:2:0 8bit);
640×360: 59.94 fps、29.97 fps、14.99 fps、5.00 fps (4:2:0 8bit)
协议影像传送协议: 佳能自有XC协议、RTSP/RTP、NDI®|HX、RTMP
控制协议: 佳能自有XC协议、标准串口通信、标准IP通信、NDI®|HX
输入/输出预置位登录数: 较多100个 (含Home位置)
控制LAN、Wi-Fi、串口、IR
网络端口LAN×1、RJ45、1000Base-T
3G-SDI 输出端口BNC(仅输出)×1、0.8Vp-p/75Ω、不平衡、SMPTE 424、425、ST299-2标准、附带音频、时间码 (VITC/LTC)
GEN-LOCK端口BNC×1、1.0Vp-p/75Ω仅输入
HDMI 输出端口HDMI 连接×1
RS-422端口RJ45连接×1
INPUT 1端口
INPUT 2端口
INPUT (3芯音频输入口) (①屏蔽、②热、③冷)、2系统、平衡
灵敏度 (MIC麦克风时): -60dBu (手动音量中心、满刻度-18dB) / 600Ω / Att.: 20dB
灵敏度 (线路时): +4dBu (手动音量中心、满刻度-18dB) / 1kΩ以上
供给电压: DC48V (偏压电阻6.8kΩ)
音频端口Φ3.5mm立体声迷你插孔 (不平衡、插入式电源);
感度 (MIC麦克风时): -72dBV (手动音量中心、满刻度-18dB) / 1kΩ以上 / Att.: 20dB;
感度 (线路时): -10dBV (手动音量中心、满刻度-18dB) / 1kΩ以上;
供给电压: DC2.4V (偏压电阻2.2kΩ)
其他工作环境 / 保存环境温度: 0°C~+40°C / 湿度: 10%~90% (无结露)
电源PoE功能: 网线连接PoE+供电 (IEEE802.3at规格标准);
–PoE不支持时使用外接电源: 支持DC 24V (使用同捆适配器)
功耗PoE+输入: 较大约19.6W*(仅本体) / DC输入: 较大约18.6W (仅本体)
*供电设备需Class4 (25.5W)
外形尺寸 (宽×高×深)约200×269×208mm (含凸起部分)
重量大约4.1kg (不含安装支架)
支持的控制器硬件: 摄控一体机控制器RC-IP100 / 软件: 摄控一体机控制应用程序

* 注意事项:本产品为Class A信息技术设备,在家庭环境中使用时,有可能会引起电磁波干扰。请在使用前采取适当的措施。

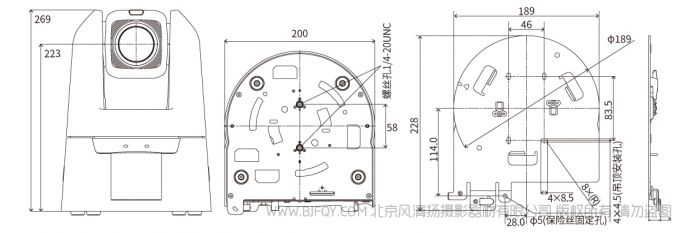

安装尺寸(单位:毫米)



* 图片与插图均为示意图。
