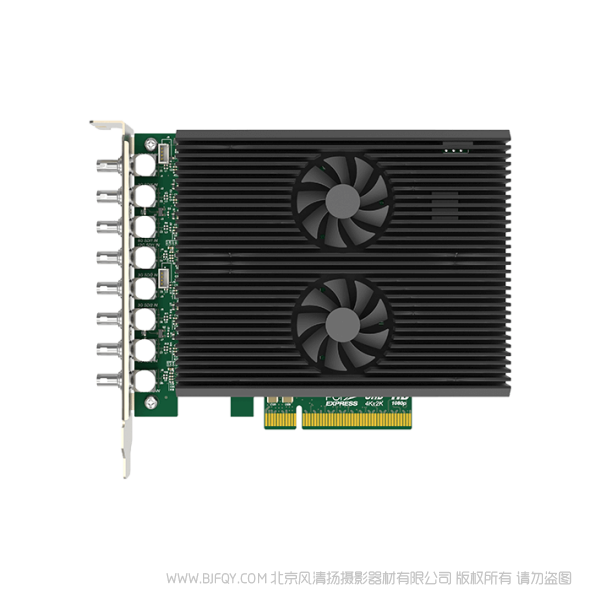

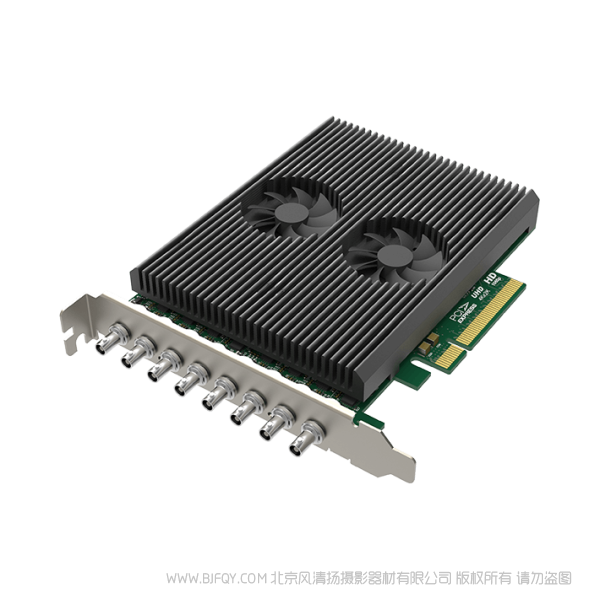

MageWell 美乐威 11270 Pro Capture Dual SDI 4K Plus 两路4K采集卡 PCIE板卡

MageWell 美乐威 11270 Pro Capture Dual SDI 4K Plus 两路4K采集卡 PCIE板卡

0.00

咨询

采集两路12G-SDI视频,可支持以下3种连接方式:

  • 单链路 12G SDI + 内嵌音频
  • 双链路 6G SDI + 内嵌音频
  • 四链路 3G SDI + 内嵌音频







规格和特性

Interface

接口

输入接口

  • SD/HD/3G/2K/6G/12G SDI x2
  • SD/HD/3G/2K/6G SDI x2
  • SD/HD/3G/2K/SDI x4
  • 支持分辨率较高可达4096×2160

主机接口

  • PCIe Gen2 x8

VideoEngine

视频处理引擎

10位视频处理

去隔行

剪裁

色彩调节

硬件时间戳

色彩空间转换

上下变换

长宽比转换

OSD

SG-DMA传输模式

SignalIdentification

信号检测和支持

自动检测输入信号格式

时间码

可关闭字幕

SoftwareEnvironment

软件环境

OS

  • Windows, Linux, Mac

驱动和固件

  • 通用驱动,可升级固件

配套软件

  • Capture Express

兼容软件

其他

多采集流

低延迟模式

一机多卡

定位孔

连续24hx7工作

高速内存

LED状态灯

拨码开关

Windows、Linux和Mac SDK

2年质保





支持的操作系统

  • Windows
    • Windows 7/8/8.1/10/11/Server 2008/Server 2008 R2/Server 2012/Server 2016 (x86 & x64) 及以上
  • Linux (支持 x86,x64 & ARM 架构)
    • Ubuntu 12.04/14.04/16.04/17.04/17.10/18.04/18.04 (x86 & x64) 及以上
    • CentOS 6.5/7 (x86 & x64) 及以上
    • Fedora 25/26/27 (x86 & x64) 及以上
    • Red hat 6.5 (x86 & x64) 及以上
    • 其他内核版本大于等于 2.6.35 的 Linux 系统
  • Mac
    • OS X 10.9/10.10/10.11
    • macOS 10.12 及以上/10.14

推荐的操作系统(已测试)

  • Windows
    • Windows 7 Ultimate/8.1 Enterprise/10 Enterprise/Server 2008 R2 DataCenter/Server 2012 R2 DataCenter/Server 2016 R2 DataCenter (x86 & x64)
  • Linux
    • Ubuntu 12.04/14.04/16.04 (x86 & x64)
    • Ubuntu 17.04/17.10/18.04 (x64)
    • Ubuntu 18.04/17.10 (x64)
    • CentOS 6.5/7.2 (x86 & x64)
    • Fedora 25/26 (x64)
    • Red hat 6.5 (x86 & x64)
  • Mac
    • OS X 10.9.5/10.10/10.11.2/10.11.3/10.11.4
    • macOS 10.12/10.13.2/10.13.3/10.14.3/10.15

支持的 APIs

  • Windows
    • DirectShow
    • DirectKS
    • Wave API/DirectSound/WASAPI
  • Linux
    • V4L2
    • ALSA
  • macOS
    • AVCaptureSession
    • AudioUnit

支持的软件

  • Adobe Flash Media Encoder
  • Livestream
  • Microsoft Media Encoder
  • OBS
  • Skype
  • Vahana
  • VirtualDub
  • VidBlaster
  • Video Stitch
  • VLC
  • vMix
  • Wirecast
  • XSplit
  • 任何其它使用 DirectShow、V4L2 或 AVCaptureSession 编程接口的编码或流媒体软件

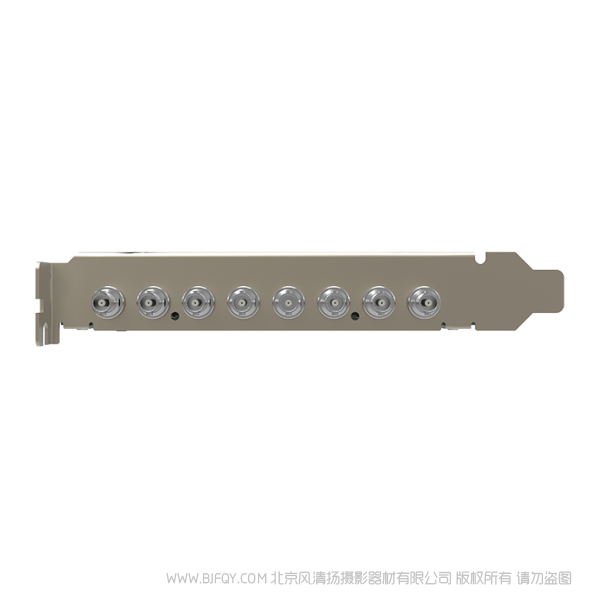

输入接口

  • HD-BNC x8
    • 四个兼容 SD/HD/3G SDI
    • 两个兼容 SD/HD/3G/6G SDI
    • 两个兼容 SD/HD/3G/6G/12G SDI
    • 支持双路 Single Link, Dual Link, Quad Link 输入

主机接口

  • PCIe Gen2 x8

输入特性

  • 输入视频较高支持 4096x2160 分辨率
  • 可自动检测 Single Link, Dual Link, Quad Link 接入方式

SDI 信号相关的特性

  • 集成电缆均衡器,支持的传输距离如下:
    • SD-SDI 信号传输距离较长可达 330 米
    • HD-SDI 信号传输距离较长可达 190 米
    • 3G-SDI 信号传输距离较长可达 150 米
    • 6G-SDI 信号传输距离较长可达 75 米
    • 12G-SDI 信号传输距离较长可达 40 米
  • 支持 SD/HD/3Ga/3Gb/3Gb-DL/3Gb-DS/6G/12G 标准
  • 支持 2K (2048x1080)和 4K (4096x2160) 模式
  • 支持 RGB 4:4:4,YCbCr 4:4:4,YCbCr 4:2:2 色彩采样
  • 支持 10/12-bit 的色彩深度
  • 支持提取 SMPTE 352 有效负荷识别符
  • 支持 8 通道的音频通道,可达 48KHz
  • 支持提取音频形成信息和通道状态数据
  • 支持隐藏式字幕 (Closed Caption) (通过 SDK 实现)

采集格式

  • 采集分辨率较高可支持 4096x2160 像素
  • 采集帧率较高可支持 144fps (实际采集帧率可能会受限于 PCIe 带宽和画面分辨率)
  • 支持 4:2:0 8-bit 采集格式: NV12、I420、YV12
  • 支持 4:2:2 8-bit 采集格式: YUY2、YUYV、UYVY
  • 支持 4:4:4 8-bit 采集格式: V308、IYU2、V408、BGR24、BGR32
  • 支持 4:4:4 10-bit 采集格式: V410、Y410
  • 可通过 Magewell Capture SDK 支持更多的采集格式

视频处理功能

  • 使用两条视频处理流水线,每条流水线的处理带宽可达 720M 像素/s
  • 完全达到 10-bit 视频处理
  • 视频剪裁
  • 视频缩放
  • 视频去隔行
    • 两场行交错
    • 两场混合
    • 仅顶场
    • 仅底场
  • 视频宽高比变换
    • 自动或手动选择输入视频宽高比
    • 自动或手动选择采集视频宽高比
    • 三种宽高比变换模式: 忽略 (各向异性)、剪裁、填充 (上下或左右填充黑边)
  • 视频色彩空间转换
    • 自动或手动选择输入色彩空间和量化范围
    • 自动或手动选择采集色彩空间、量化范围和饱和度范围
    • 支持 RGB、YCbCr 601、YCbCr 709、YCbCr 2020 色彩空间
    • 支持有限或完整的量化范围
    • 支持有限、完整和扩充色域的饱和范围
  • 视频帧率变换
  • 视频 OSD 合成
    • 支持 PNG 格式 OSD 画面 (较大画幅为 4096x2160)
    • 通过 SDK 支持动态加载 RGBA OSD 画面

一机多卡

  • 支持同一个系统中安装多片卡
  • 板载拨码开关,从 0 到 F,提供 16 个编号,用于对卡进行编号
  • 当拨码开关设定 1 时,系统硬件设备树中将显示:“01:Pro Capture Dual SDI 4K+”,以此类推
  • 在用户软件中显示的视频音频设备也将包含卡的编号

多路采集流

  • 对于任一路输入信号可输出任意路采集流
  • 可以对每一路采集流单独设置剪裁、宽高比、色彩空间、分辨率、帧率、去隔行方式、色彩调节、OSD 等属性。

支持超低延迟

  • 64 行视频延迟
  • 通过 SDK 实现部分完成通知模式

时间戳和 A/V 同步

  • 基于硬件实现的 100ns 高分辨率时钟
  • 音频帧 (192 个音频采样) 和视频帧都被硬件时钟标记到达采集卡的时间戳
  • 硬件时钟可跨卡同步 (通过 SDK 实现)

视频采集 SG-DMA

  • 在 PCIe 2.x 的系统中每路 DMA 带宽可达约 1600MB/s
  • 在 PCIe 1.x 的系统中每路 DMA 带宽可达约 800MB/s
  • 支持自动检测 Intel GPU 块状图像表面
  • 支持 AMD GPU 的 DirectGMA
  • 支持 Nvidia GPU 的 GPUDirect

SDK

  • Magewell Capture SDK 为开发者提供了快速的整合采集卡扩展特性的途径,并提供了较大的灵活性和较高的性能

Windows 驱动程序自定义修改

  • 所有的选项都可以通过注册表进行三级的管理:所有设备,特定型号和特定设备
  • 视频、音频、十字交叉过滤器名称可通过注册表定制

固件升级

  • 在同一系统中的多片卡可以同时升级
  • 当采集卡未被占用时无需关闭电源即可完成卡的升级
  • 安全升级,升级过程中出现断电、系统崩溃等异常情况后固件会自动恢复至出厂版本

LED 指示灯

  • LED 灯的状态显示了每一路的工作状态:
    • 呼吸:空闲
    • 常亮:输入信号已锁定
    • 灭:无输入信号
    • 闪烁:内存错误或 FPGA 配置错误

尺寸

  • 半高 PCIe x8 扩展卡
  • 127.89mm x 102.92mm (不含 PCIe 挡板)

功耗

  • 12V 电源的较大电流,根据连接的输入信号不同,分别为:
    • 4 路 3G SDI 信号:~ 1.42 A
    • 2 路 6G SDI 信号:~ 1.41 A
    • 1 路 12G SDI 信号:~ 1.42 A
  • 3.3V 电源的较大电流,根据连接的输入信号不同,分别为:
    • 4 路 3G SDI 信号:~ 1.84 A
    • 2 路 6G SDI 信号:~ 1.73 A
    • 1 路 12G SDI 信号:~ 1.66 A
  • 较大功耗根据连接的输入信号不同,分别为:
    • 4 路 3G SDI 信号:~ 23.05 W
    • 2 路 6G SDI 信号:~ 22.62 W
    • 1 路 12G SDI 信号:~ 22.52 W

工作环境

  • 操作温度:0 到 40 摄氏度
  • 保存温度:–20 到 70 摄氏度
  • 相对湿度:5% 到 90% (非冷凝状态)
