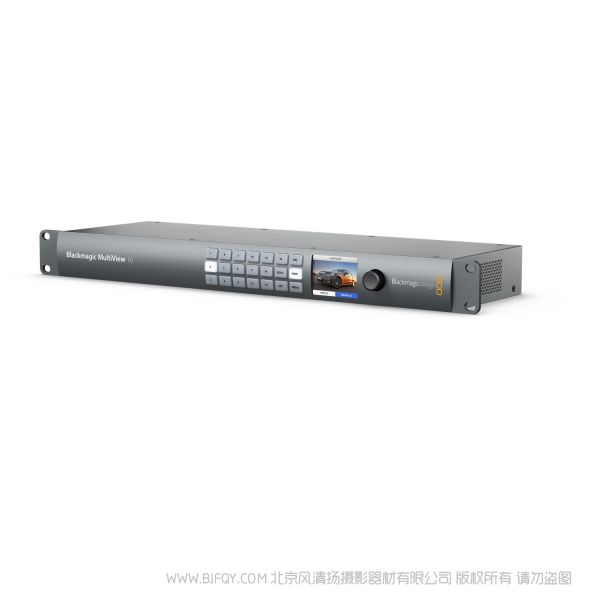

BMD Blackmagic MultiView 16  16路 SDI信号监看

BMD Blackmagic MultiView 16 16路 SDI信号监看

0.00

咨询

可连接Ultra HD监视器或电视机监看多达16路SDI信号源,每路窗口均可获得双倍分辨率!可监看SD、HD和Ultra HD-SDI的信号画面,混合格式,不限顺序!每个输入接口均配备帧同步器。

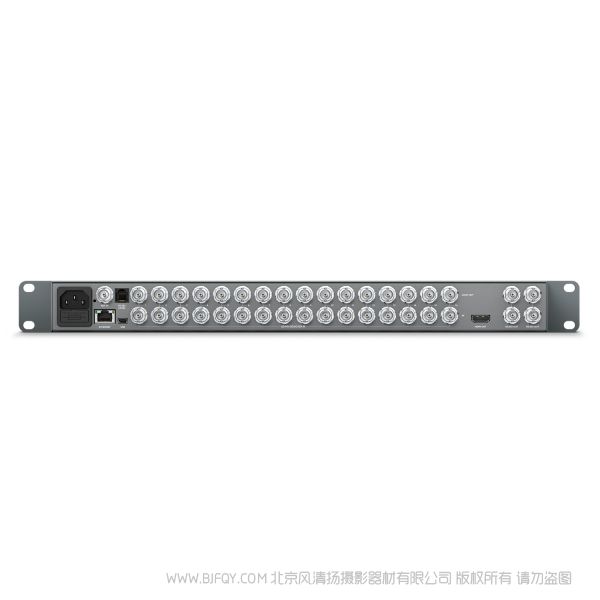

接口

SDI视频输入

16路10-bit SD-SDI、HD-SDI和6G‑SDI。

SDI视频环通输出

16路10bit SD-SDI、HD-SDI和6G‑SDI。

SDI速率

270Mb、1.5G、3G、6G

SDI视频多画面分割输出

2路10bit HD-SDI,2路10bit 6G‑SDI。

HDMI视频多画面分割输出

1路HDMI type A接口。输出支持显示器EDID。

SDI时钟恢复

所有SDI输出口都具备时钟恢复,标清、高清或6G‑SDI视频自动切换。

同步输入

黑场和三电平同步,支持SD、HD和4K。

多速率支持

自动检测SD、HD或6G‑SDI。可同时查看4K、HD和SD视频。

更新

通过USB 2.0高速接口(480Mb/s)或以太网。

配置

可通过前面板LCD屏幕或使用RJ45以太网或USB 2.0更新固件和设置IP地址。





格式

SD视频格式

525i59.94 NTSC, 625i50 PAL

HD视频格式

720p50、720p59.94、720p60、 1080p23.98、1080p24、1080p25、1080p29.97、1080p30、1080p50、1080p59.94、1080p60、 1080PsF23.98、1080PsF24、1080PsF25、1080PsF29.97、1080PsF30, 1080i50、1080i59.94、1080i60

2K视频格式

2K DCI 23.98p、 2K DCI 24p、 2K DCI 25p 2K DCI 23.98PsF、 2K DCI 24PsF、 2K DCI 25PsF

Ultra HD视频格式

2160p23.98、2160p24、2160p25、2160p29.97、2160p30

4K视频格式

4K DCI 24p

SDI规范

SMPTE 259M、SMPTE 292M、SMPTE 296M、SMPTE 425M-B、ITU‑R BT.656和ITU‑R BT.601。

音频表

每个分割画面均配备VU标准音频表。

源信号指派

支持

SDI视频采样

4:2:2

SDI音频采样

电视标准采样率48kHz和24bit。

SDI色彩精度

10bit 4:2:2

SDI色彩空间

YUV

SDI自动切换

每路输入可自动选择SD-SDI、HD-SDI和6G‑SDI,因此每路输入可分别使用不同电视格式。

SDI元数据支持

依照SMPTE 352M的视频有效载荷识别辅助数据。

控制

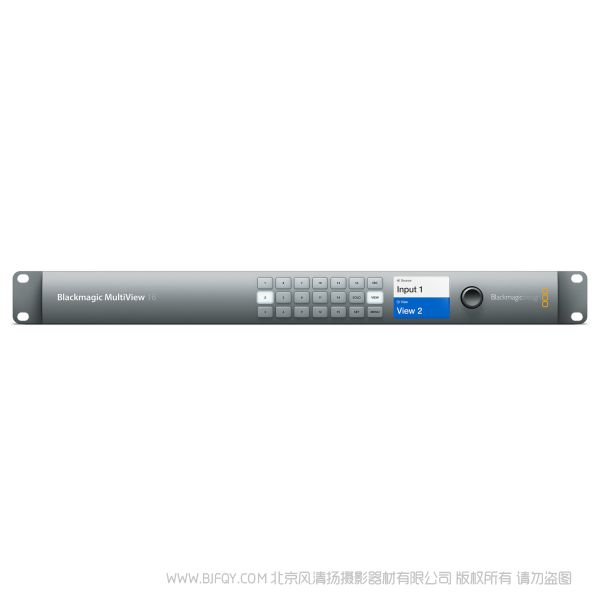

内置控制面板

设有16个按钮,可通过本地控制信号源指派,5个按钮和滚轮可用于菜单控制。2.2英寸彩色显示屏。

外部控制面板

内含Blackmagic Videohub软件控制面板,可通过Mac OS及Windows计算机将信号源指派到分割画面。支持Blackmagic Smart Control和Master Control硬件控制面板。自带Blackmagic Videohub SDK及以太网Videohub Control Protocol控制协议。

RS-422控制

RJ9用于外部控制。

显示器

内置1.5英寸LCD屏幕,用于菜单设置。

软件

软件控制

附赠MultiView软件,适用于Windows™和Mac™操作系统。

内部软件升级

通过自带更新程序升级。





物理安装

1个机架单位。小于6英寸深。

电源要求

电源

需要使用IEC电源线缆, 100 - 240V AC输入。

断电保护

MultiView 16可在电源重新连接后立即恢复之前保留的各项设置。

功耗

45W

物理规格

环境规格

操作温度

0°到40°C(32°到104°F)

存储温度

-20°到45°C(-4° 到 113°F

相对湿度

0%到90%不结露

装箱配置

Blackmagic MultiView 16

欢迎卡内含QR码,可用于软件下载。

保修

12个月有限制造商保修。
