舒尔  Shure BLX188/CVL 带有两个CVL领夹话筒的无线双重演示者系统

舒尔 Shure BLX188/CVL 带有两个CVL领夹话筒的无线双重演示者系统

3880.00

咨询

产品详情

舒尔BLX双通道腰包式无线系统将世界级设计和构造与简易的设置和操作集于一身,具有双无线通道和QuickScan频率选择功能,配备耐用型CVL可佩戴领夹式话筒,适用于演讲应用。提供杰出音质和性能,即插即用。

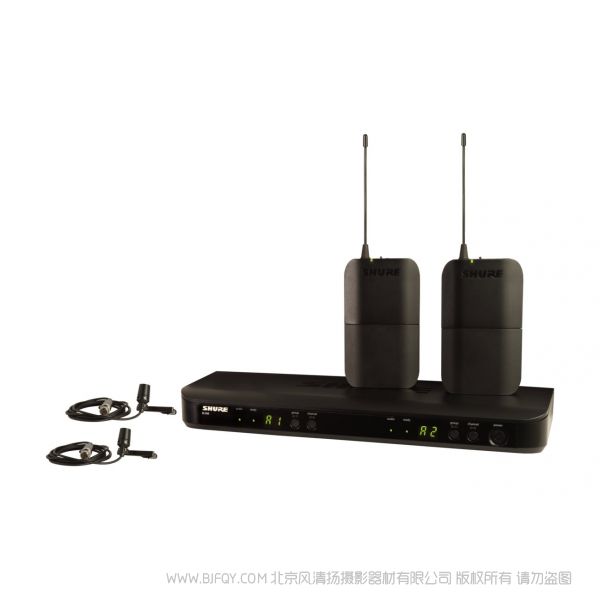

包含:BLX88双通道无线接收机;2个BLX1腰包式发射机;2个CVL领夹式电容话筒,配备防风罩和领带夹;PS23电源和URT2机架托盘(可选配件)。

选择版本

  BLX188CN/CVL-L19: 无线系统,频段版本:630 - 654 MHz (L19),包括电源适配器   BLX188CN/CVL-M16: 无线系统,频段版本:686 - 710 MHz (M16),包括电源适配器   BLX188CN/CVL-M17: 无线系统,频段版本:662 - 686 MHz (M17),包括电源适配器   BLX188CN/CVL-P18: 无线系统,频段版本:710 - 734 MHz (P18),包括电源适配器   BLX188CN/CVL-Q25: 无线系统,频段版本:742 - 766 MHz (Q25),包括电源适配器   BLX188CN/CVL-Q26: 无线系统,频段版本:764 - 787 MHz (Q26),包括电源适配器

功能特性

包装内容

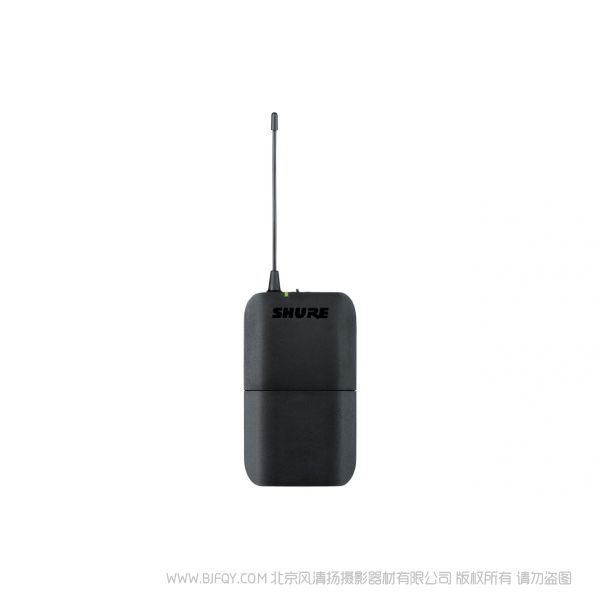

BLX1腰包式发射机:

  • 用于舒尔领夹式、头戴式、耳戴式、乐器话筒和吉他线缆的TQG连接
  • 触式开关
  • 26dB可调增益范围
  • 轻质耐用结构

BLX88双通道接收机:

  • 一键式QuickScan频率选择可快速查找较佳开放频率(在干扰情况下)
  • 每个频带多达12个兼容系统(视区域而定)
  • XLR和¼英寸输出接口
  • 微处理器控制的内部天线分集
  • 双色音频状态LED指示灯
    • 绿色:正常音频电平
    • 红色:过高音频电平(过载/衰减)

系统配件

注意:您的系统配有下列组件。

  • BLX1 腰包发射机
  • BLX2 手持式发射机(供 SM58、BETA58A 或 PG58 选择)
  • BLX4 无线接收机
  • BLX88 无线双接收机
  • PS24 电源部件
  • 领夹话筒(供 CVL、WL185 或 WL93 选择)
  • 头戴式话筒(供 PGA31、SM31FH 或 SM35 选择)
  • MX153 耳麦话筒
  • 乐器话筒 (BETA98H/C)
  • 吉他线缆 (WA302)

快速入门指南

  1.
    1. 将接收机连接到电源。

The receiver plugged in to a wall outlet

  1. 将接收机连接到混音器或放大器。按下电源按钮可打开接收机电源。

  1. 按下接收机上的组按钮,执行组扫描。

  1.
    1. 安装电池并打开发射机电源。

  1. 在发射机上,将组和频道设置为与接收机匹配。 接收机上的音频指示灯应亮起。

如果要设置更多的系统,应让第一台发射机和接收机保持在打开状态。对于每个增加的接收机,因将组手动设置为与第一台接收机匹配。注意:在选取组之后, 接收机可自动执行频道扫描去找可用的频率。请将发射机的频率设置为与接收机匹配。

  1. 如果声音太模糊或失真,应相应地调节增益设置。

功能部件

前面板

The front panel of a BLX4

BLX4

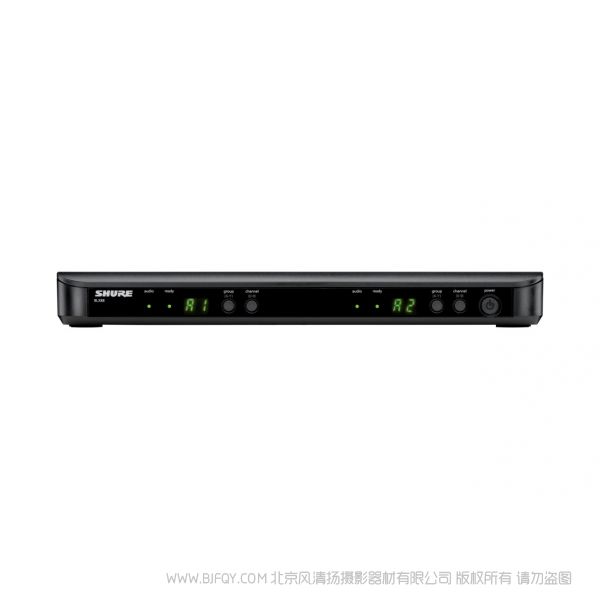

The front panel of a BLX88

BLX88

① audio LED 指示灯

表示进入音频信号的强度:绿色为正常,红色为过载。

② ready LED 指示灯

绿灯表示系统准备就绪可以使用,并且可以接收发射机信号。

③ LED 显示器

用于显示组和频道设置。

④ group 和 channel 按钮

扫描:按下并松开组按钮可扫描搜索空闲的组和频道。

手动:按下并保持 group 按钮,可选中组。按下频道按钮,可选择当前组中的频道。

⑤ power 按钮

按下并保持可打开或关闭电源。

背板

The back panel of a BLX4

BLX4

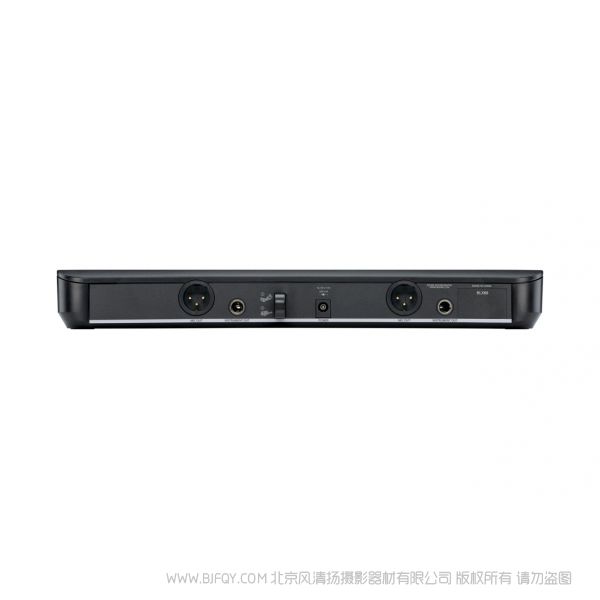

The back panel of a BLX88

BLX88

① 直流电源插孔

② 适配器线固定件

③ XLR 话筒输出插座 (MIC out)

④ 6.35 毫米(1/4 英寸)设备电平输出插座 (instrument out)

BLX1

① LED 指示灯

显示电源和电池状态(参见发射机 LED 指示灯)。

② power 开关

打开或关闭电源。

③ 4 针话筒输入插孔(TA4 接头)

④ 天线

⑤ group 按钮

更改组设置。

⑥ LED 显示屏

用于显示组和频道设置。

⑦ channel 按钮

更改频道设置。

⑧ 电池舱

⑨ 音频增益调节

旋转可增大或减小发射机增益。

BLX2

① LED 指示灯

显示电源和电池状态(参见发射机 LED 指示灯)。

② power 按钮

按下可打开或关闭电源。

③ group 按钮

更改组设置。

④ channel 按钮

更改频道和增益设置。

⑤ LED 显示屏

用于显示组和频道设置。

⑥ 标识盖

⑦ 电池舱

发射机指示灯

发光二极管指示灯状态
绿色就绪
红色快速闪烁控制器已锁定
固定红色电量低(剩余电量小于 1 小时*)
红色闪烁然后熄灭电池电量低(更换发射器电池)

*仅适用于碱性电池。如果是充电电池,稳定红色点亮表示电池已没电。

单系统设置

A finger pressing the Group button on the receiver

开始设置之前,关闭所有发射机,并打开所有可能会在演出过程中产生干扰的设备。

  1. 按下并松开发射机上的 group 按钮。

接收机扫描搜索较清晰的组和频道。

注意:如果要停止扫描,应再次按下 group 按钮。

  1. 打开发射机电源,并将组和频道更改为与接收机匹配(参见设置发射机组和频道)。

系统设置完成后,执行音频检查并根据需要调节增益。

设置发射机组和频道

必须将发射机组和频道手动设置为与接收机匹配。

组(字母)

  1. 按下并松开发射机上的 group 按钮可以打开显示屏。 再次按 group 按钮,显示屏闪烁。
  2. 在显示屏闪烁状态下,再次按 group 按钮可以转到所需的组设置。

频道(编号)

如果需要更改频道,应使用 channel 按钮,而不是 group 按钮执行相同的步骤。

注意:

  • 如果组和频道与接收机正确匹配,接收机上的 ready 指示灯将点亮。
  • 在手动设置后,发射机以两秒间隔交替显示组和频道设置。

A finger pressing the Group and Channel buttons on the transmitter

多系统设置

较多可以让 12 个系统同时工作(取决于品牌和射频环境)。

重要提示: 一次设置一个系统。 在将接收机和发射机调节到相同频道后,并让发射机的电源保持打开。 否则,其它接收机在扫描过程中将无法检测到占用的频道。 如果是 BLX88 系统,在继续设置下一个接收机之前,应确保设置好两台发射机。

应将演出过程中可能会产生干扰的所有其它设备打开,以在执行下列组和频道扫描步骤过程中检测到这些设备。

在启动系统之前,应将所有接收机的电源打开,并将所有发射机电源关闭

在第一台接收机上:

  1. 执行组扫描。

可以找到具有大多数清晰频道的组。

注意: 对于 BLX88,组扫描过程可以同时设置两部接收机。

  1. 打开第一台发射机的电源,并将组和频道更改为与接收机匹配。
  2. 让发射机电源保持打开,继续设置其余的系统。

注意: 在设置规模较大的系统时,如果选中的组具有足够的空闲频道,可手动选择组“d”。

对于每台附加的接收机:

  1. 使用手动设置方式,将接收机更改为与第一台接收机匹配的组设置。 应注意每次更改组设置,都会自动进行频道扫描。
  2. 打开第一台发射机的电源,将组和频道更改为与接收机匹配。
  3. 让发射机电源保持打开,继续设置下一个系统。
  4. 设置完所有接收机后,对所有话筒执行音频检查。

手动设置接收机组和频道

可能需要更改作为多系统设置一部分的接收机组。

组(字母)

  1. 按住接收机上的 group 按钮,直到显示屏开始闪烁。
  2. 在显示屏闪烁情况下,再次按 group 按钮可以转到下一组。

注意:在手动设置过程中,只显示组设置。

  1. 在到达所需的组时,按 group 按钮。 接收机自动执行频道扫描。

频道(编号)

应使用频道扫描功能为您选中的频道。 但是,也可以根据需要手动设置频道。 使用 channel 按钮,而不是 group 按钮执行上述相同步骤。

控制器的锁定和解锁

可以将系统控制部件锁定,防止意外更改设置值或关闭电源。

发射机(锁定/解锁)

打开发射机电源。 按住 group 按钮,然后按住 channel 按钮,保持大约 2 秒钟。 锁定状态下,LED 指示灯呈红色快速闪烁。

接收机(锁定/解锁)

打开接收机电源。 同时按下 group 和 channel 按钮。 显示屏快速闪烁。

  • 如果已解锁,按下任意键时显示器将快速闪烁显示。
  • 在从任意一侧锁定时,BLX88 在两侧均锁定。

提高无线系统性能的使用提示

如果遇到干扰或信号中断,应尝试下列操作:

  • 选择不同的接收机频道
  • 调整接收机位置,让发射机在视线内没有任何障碍物(包括观众)
  • 不要在有金属或其它高密度材料的地方放置发射机和接收机
  • 将接收机移动到设备机架顶部
  • 应排除附近的手机、无线对讲机、计算机、媒体播放器、Wi-Fi 设备和数字信号处理器等无线干扰源
  • 充电或更换发射机电池
  • 应让发射机之间的距离保持在两米(6 英尺)以上
  • 应让发射机和接收机至少保持 5 米(16 英尺)距离
  • 在进行声音检查过程中,应标记“盲点”,并提示讲演者或演出者避开这些区域

获得良好音质

正确放置话筒

A hand holding a microphone on the hande with a checkmark and a hand holding a mic by the grille with an X

  • 在距音源 12 英寸范围内握住话筒。如需获得较多低音、温暖的声音,则应将话筒移近。
  • 不要用手盖上网罩。

佩戴头戴式话筒

  • 将头戴式话筒放置在距离嘴部 13 毫米(1/2 英寸)的位置。
  • 调节领夹式和头戴式话筒的位置,避免衣物、首饰或其它物品摩擦或碰撞到话筒。

A person wearing the headset with the mic 13 mm (.5 in) from the mouth

调整增益

设置发射机增益时,应注意查看接收机前面板上的 audio LED 指示灯。

  • 绿色:正常电平
  • 红色:音量电平过高(过载)。

当大声说话或大声弹奏乐器时,红色指示灯只是偶尔点亮。

BLX1

旋转音频增益调节可增大 (+) 或减小 (-) 增益,直至达到所需的水平。

对于乐器,应将增益调节到较低设置。 对于领夹,应根据需要提高增益。

A BLX1 with the gain adjustment enlarged

BLX2

BLX2 具有两个增益级别设置 - 默认值和衰减 (-10 dB)。 默认设置值适用于大多数情况。 如果接收机 audio 指示灯经常红色闪烁,应将话筒设置为衰减。 使用 channel 按钮更改增益设置。

  1. 按住 channel 按钮保持 5 秒钟。

LED 显示器的右下角显示一个点,表示已启用 10 dB 增益设置。

  1. 要将增益设置改回默认值,应再次按住 channel 按钮保持 5 秒钟,或者直到点消失。

电池

五号 (AA) 电池的预计工作寿命为 14 个小时(电池的总寿命根据电池类型和制造商的不同而有所差别)。

在指示灯变为红色时,表示低电量情况,仍有大约 60 分钟的电池剩余使用寿命。

仅适用于碱性电池。 如果是充电电池,稳定红色点亮表示电池已没电。

要从手持式发射机中取出电池,应将电池从话筒电池舱的开口中推出。

A finger pressing the battery compartment on a handheld transmitter

警告:不应将电池暴露在阳光、火源或其它类似的高温环境下。

腰包发射机的佩戴

如图所示,可将发射器卡子扣在皮带上,也可将吉他背带穿过发射器卡子。

为获得较佳效果,应将皮带固定在夹子的底座上。

A bodypack transmitter secured to a belt and to a guitar strap

关闭电源

按下 power 按钮,关闭 BLX2 或 BLX4/88 的电源。要关闭 BLX1 的电源,应将电源开关滑动到 OFF(关闭)位置。

标识盖的卸下与安装

BLX2 在出厂时配备了一个标识盖(双人声系统额外配有一个灰色盖子)。

要取下:卸下电池盖。 按压两侧,将盖子取下。

要安装:对准盖子,并咔哒一声锁定到位 重新装上电池盖。

提供用作选配附件的包含各色盖的“标识盖套件”。

A hand pulling off the identification cap

故障排除

问题指示灯状态解决方法
没有声音或声音微弱接收机ready指示灯点亮
  • 检查所有音响系统的连接,或根据需要调节增益(参见“调节增益”)
  • 验证接收机已经连接到混音器/放大器
接收机ready指示灯熄灭
  • 打开发射器电源开关
  • 确保已正确安装电池
  • 执行发射机设置(参见“单系统设置”)
  • 插入新电池
接收机发光二级管屏幕熄灭
  • 确保已将直流电源适配器牢靠插入电源插座中。
  • 确保接收机电源打开。
发射机指示灯发光二极管红色闪烁更换发射机电池(参见“更换电池”)。
音频人工噪声或掉频就绪指示灯闪烁或熄灭
  • 将接收机和发射机更改到不同的组和/或频道。
  • 找出附近的射频干扰源,并关闭或排除干扰源。
  • 更换发射机电池。
  • 确保接收机和发射机位于系统参数范围内。
  • 系统设置必须位于推荐的范围内,接收机应与金属表面保持一定距离。
  • 发射机必须在接收机的视线范围内才能获得较佳音质
失真接收机上的音频指示灯指示过载(红色)降低发射机增益(参见“调节增益”)。
在切换到不同音源时,声音电平有所不同不适用根据需要调节发射机增益(参见“调节增益”)。
接收机/发射机不能关闭指示灯/显示屏快速闪烁参见“控制器的锁定和解锁”。

Frequency Range and Transmitter Output Level

BandRangeOutput Power
G18470 to 494 MHz10 mW
H8518 to 542 MHz10 mW
H8E518 to 542 MHz10 mW
H9512 to 542 MHz10 mW
H10542 to 572 MHz10 mW
H10E542 to 572 MHz10 mW
H11572 to 596 MHz10 mW
H62518 to 530 MHz10 mW
J10584 to 608 MHz10 mW
J11596 to 616 MHz10 mW
K3E606 to 630 MHz10 mW
K12614 to 638 MHz10 mW
K14614 to 638 MHz10 mW
L27674 to 698 MHz10 mW
M15662 to 686 MHz10 mW
M17662 to 686 MHz10 mW
M18694 to 703 MHz10 mW
M19694 to 70310 mW
Q12748 to 75810 mW
Q24748 to 758 MHz10 mW
Q25742 to 766 MHz10 mW
R12794 to 806 MHz10 mW
S8823 to 832 MHz10 mW
T11863 to 865 MHz10 mW

注意:频段可能不在所有国家或地区有售或允许使用。

注意: 本无线电设备设计为用于专业音乐演出及其他相似场合。本无线电设备可能具有使用您所在地区未经授权频率的能力。请与您所在国的管理机构联系,以获得有关您所在地区无线话筒授权使用频率的相关信息。

เครื่องโทรคมนาคมและอุปกรณ์นี้มีความสอดคล้องตามมาตรฐานหรือข้อกำหนดทางเทคนิคของ กสทช.

规格

系统

工作范围

91 米 (300 英尺) 可视

注意:实际范围与射频信号的吸收、反射和干扰相关。

音频响应

50 到 15,000 赫兹

注意:取决于话筒类型

总谐波失真

参考 ±33 千赫偏移,1 千赫音频

0.5%, 典型

动态范围

100 dB, A-加权, 典型

操作温度

-18°C (0°F) 到 57°C (135°F)

注意:电池特性可能会限制该范围。

极性

话筒振膜上的正向压力会产生正电压,在 XLR 接口 2 芯和 3 芯间以及在 6.35 毫米(1/4 英寸)的端子上有输出。

BLX1

音频输入电平

max-16 dBV 较大值
min (0 dB)+10 dBV 较大值

增益调节范围

26 dB

输入阻抗

1 MΩ

射频发射机输出

10 mW, 典型

根据地区不同有所差别

外观尺寸

4.33 英寸 X 2.52 英寸 X 0.83 英寸 (110 毫米 X 64 毫米 X 21 毫米) 高度 x 宽度 x 深度

重量

2.6  盎司 (75 克), 无电池

外壳

ABS 铸模

电源要求

2 LR6 五号电池, 1.5 伏, 碱性电池

电池使用时间

较大 14  小时 (碱性电池)

BLX2

音频输入电平

0dB-20 dBV 较大值
-10dB-10 dBV 较大值

增益调节范围

10 dB

射频发射机输出

10 mW, 典型

根据地区不同有所差别

外观尺寸

8.82 英寸 X 2.09 英寸 (224 毫米 X 53 毫米) 长度 x 直径

重量

7.7 盎司 (218 克) 无电池

外壳

ABS 铸模

电源要求

2 LR6 五号电池, 1.5 伏, 碱性电池

电池使用时间

较大 14 小时 (碱性电池)

BLX4

输出阻抗

XLR 接口200 Ω
6.35 毫米(1/4 英寸)接口50 Ω

音频输出电平

参考 ±33 千赫偏移,1 千赫音频

XLR 接口–27 dBV (连接 100 kΩ 负载)
6.35 毫米(1/4 英寸)接口–13 dBV (连接 100 kΩ 负载)

射频灵敏度

-105 dBm 对应 12 dB SINAD, 典型

镜频抑制

>50  dB, 典型

外观尺寸

1.57 英寸 X 7.40 英寸 X 4.06英寸 (40 毫米 X 188 毫米 X 103 毫米) 高度 x 宽度 x 深度

重量

8.5 盎司 (241 克)

外壳

ABS 铸模

电源要求

12–15 V DC @ 235 mA (BLX88, 320 mA), 由外部电源供电(尖端为正极)

BLX88

输出阻抗

XLR 接口200 Ω
6.35 毫米(1/4 英寸)接口50 Ω

音频输出电平

参考 ±33 千赫偏移,1 千赫音频

XLR 接口–27 dBV (连接 100 kΩ 负载)
6.35 毫米(1/4 英寸)接口–13 dBV (连接 100 kΩ 负载)

射频灵敏度

-105 dBm 对应 12 dB SINAD, 典型

镜频抑制

>50  dB, 典型

外观尺寸

1.50 英寸 X 12.13 英寸 X 3.98英寸 (38 毫米 X 308 毫米 X 101 毫米) 高度 x 宽度 x 深度

重量

15.1 盎司 (429  克)

外壳

ABS 铸模

电源要求

12–15 V DC @ 235 mA (BLX88, 320 mA), 由外部电源供电(尖端为正极)
