松下 Panasonic  KAIROS 切换台 IT/IP现场视频处理平台  ◆ 多种输入和输出可供使用

松下 Panasonic KAIROS 切换台 IT/IP现场视频处理平台 ◆ 多种输入和输出可供使用

0.00

咨询

◆ 多种输入和输出可供使用

 ◆ 多种分辨率和格式

 ◆ 实现多种视频展示的分层结构

 ◆ 灵活性和可扩展性

 ◆ 用户友好型界面



功能特性

突破想象的制作力

基于IT/IP的现场视频处理平台




推出全新高性能“IT/IP现场视频处理平台”主机AT-KC1000MC。 该现场视频处理平台采用灵活的系统配置和操作,并提供更高的视频质量和生产效率。




“IT/IP现场视频处理平台”是一种基于新理念和创新体系架构的视频处理平台。该 平台集成了具有突破性的软件,可较大化CPU和GPU的视频处理能力。

因此,“IT/IP现场视频处理平台”将是满足当今对现场视频制作所匹配的新技术的 需求,并创造更强现场感以及提高视频效率的新技术的解决方案。

通过采用具有CPU和GPU的通用IT设备来利用较新的IT技术。创新的软件技术实现了现场视频处理灵活性和更低的GPU延迟,其开放式软件架构亦确保了 卓越的系统灵活性和可扩展性。

“IT/IP 现场视频处理平台 ” 提供多种视频输入和输出,不仅支持 SDI 等基带信号, 还支持 ST 2110、NDI® * 和 SRT** 等较新的 IP 信号,以实现远程现场视频制作和 流媒体传输。

“IT/IP现场视频处理平台”使用GPU进行视频处理,从而允许使用多个分层进行灵 活的视频制作,不受ME或键数量的限制,且“CANVAS”屏幕也不受分辨率或格式 的影响。

“IT/IP现场视频处理平台”基于IT的开放式架构平台,通过添加应用软件便可实现 功能增强以及与外部设备的控制链接。凭借其系统集成功能,“IT/IP现场视频处理平 台”提高了工作效率,并确保了未来的可扩展性。

在“IT/IP现场视频处理平台”主机AT-KC1000MC中,这些功能得到了进一步的改 进增强、提高视频处理和制作合成性能以及流媒体能力。

与现有的基于硬件的系统不同,“IT/IP现场视频处理平台”实现了所有级别的制作灵 活性,为现场视频制作开辟了新的天地。




* NDI® 是NewTek开发的支持IP视频制作工作流的新协议。NDI® 是NewTek在美国的注册商标。在这种情况下,NDI® 用于指示高带宽NDI® 的低延迟。

**SRT代表安全可靠的传输。







多种视频输入和输出可供使用








兼容多种输入和输出信号



“IT/IP现场视频处理平台”完全支持基带信号 (12G/3G/ HD-SDI、 HDMI、 Display Port)和IP数据包(ST 2110, NDI® *, RTP)的输入和输出。

除了RTP、RTMP和RTSP,还支持SRT**流媒体协议,确 保卓越的稳定性和安全性。

搭载“IT/IP现场视频处理平台”主机AT-KC1000MC 8个输 入通道或AT-KC100MC 6个输入通道和2个输出通道,每个 通道均可设置选定的协议。仅支持视频。***




* NDI®是NewTek开发的支持IP视频制作工作流的新协议。NDI®是NewTek在美国的注册 商标。在这种情况下,NDI®用于指示高带宽NDI®的低延迟。

** SRT代表安全可靠的传输。

*** 松下一体化摄像机的720p视频信号将在未来支持。对于RTSP,只支持输入。 请注意,RTSP输入不适用于AW-HE130W/KMC(已停产)和云台摄像机AW-HR140MC。




独立的分辨率设置,支持隔行视频




可以混合并处理拥有不同分辨率的标准视频格式(如4K/HD)。 I/P转换可使用1080/59.94i和1080/50i 隔行视频输入/输出*。




*未来支持。








输入/输出分辨率帧率
输入4K (3840 x   2160)*60p, 59.94p,   50p, 30p, 29.97p, 25p, 24p, 23.98p
FHD (1920 x   1080)60p, 59.94p,   50p, 30p, 29.97p, 25p,
  24p, 23.98p, 59.94i, 50i
HD (1280 x 720)60p, 59.94p, 50p
输出4K (3840 x   2160)*60p, 59.94p,   50p, 30p, 29.97p, 25p, 24p,
  23.98p
FHD (1920 x   1080)60p, 59.94p,   50p, 30p, 29.97p, 25p,
  24p, 23.98p, 59.94i**, 50i**
HD (1280 x 720)60p, 59.94p, 50p



* “IT/IP现场视频处理平台” 主机AT-KC100MC需安装AT-SF001G 4K选配件。

**未来支持。




丰富的系统输入和输出数




使用“IT/IP现场视频处理平台”,系统可连接的输入或输出数将不受限制。可同时使用的输入和输出数是受限制的,但主机配备了大量的输入和输出, HD(3G)信号可连接较多32路输入/20路输出, 4K(UHD)信号可连接较多8路输入/5路输出。*




*“IT/IP 现场视频处理平台”主机 AT-KC1000MC为例。详情请见下表。




 主机AT-KC1000MC主机AT-KC100MC ( 扩展*)
 HD3224 (32)
输入4K86 (8)**
输出HD2012 (16)
 4K53 (4)**




* 需安装AT-SF002G I/O扩展软件。

**需安装AT-SF001G 4K选配件。







2 个可自定义的多画面处理器配置




除了上述视频输入和输出之外,“IT/IP现场视频处理平台” 还配备了2个多画面监看输出(Display Port),可兼容 4K/HD。显示布局可自定义设置并保存为模板,可以在两 个屏幕较多可显示36个分屏画面。该多画面处理器还可以管理显示RAM/Clip播放器和场景及AUX输出。还可以显示音频电平表。




PTP同步



“IT/IP现场视频处理平台”支持PTP(精确时间协议)同 步, 这是一种基于IP信号的同步,可全面管理整个ST 2110系统。即使使用GbE(千兆以太网)端口连接,也支 持PTP同步。




支持音频输入/输出




支持标准ST2110-30(AES67)音频输入/输出。此外,还 添加了支持在多画面处理器、 Clip播放器音频输出和输出 音频路由上显示音频电平表的功能。这使得其适用于基于 2110的环境。




音频混音功能




音频混音器AT-SF005G选配件增加了音频混音功能。支 持每个视频源较多16个通道(立体声/单声道)的调节、混 音、路由和静音。还配备了一个主电平调节和音调生成器。







通过GPU处理实现灵活的视频展示













“IT/IP现场视频处理平台”场景菜单

可设置每个场景*和层。




在“IT/IP现场视频处理平台”中所说的“场景”是对通用切换台中传统"ME"的延伸表达。“场 景"与传统ME一样用于源视频选择、转场和合成层,但用户可为每个“场景"自由定义层数、 分辨率、源视频分配等。




“IT/IP现场视频处理平台”现场画面菜单

可在GUI软件上监看多画面视频 (MV1/MV2)。上图显示了 一个包含32:9 "Canvas"的多画面显示示例。




标题生成器菜单

可以创建简单的标题。



不受ME数量限制的分层效果




与传统的基于硬件的切换台不同,“IT/IP现场视频处理平台” 不受ME或键数量的限制。类似标准图像编辑应用程序,可在GPU容量允许的情况下添加图层,并允许自定义地设置 键和缩放比例。

特别是主机AT-KC1000MC通过增加GPU视频处理能力,显 著增加了层数,以实现更复杂和更高级的视频展示。




标题生成器的多种效果




层不仅可以添加图键,还可以添加多种效果。内置的标题生 成器可以用来创建标题。




自定义格式的"Canvas"功能



除了16:9的标准格式之外,画布功能还支持特殊格式的视频制作,如背景墙显示用的32:9。支持高达8K(32M像素)的分辨率。通过可自定义的多画面处理器,按原始显示具有 独特比例的视频。




*"Canvas"功能是“IT/IP现场视频处理平台”主机AT-KC1000MC的标准功能。对于主机 AT-KC100MC,需安装AT-SF003G画布选配件,4K输出需安装AT-SF001G 4K选配件。在 这两种情况下,有些功能取决于GPU的性能级别。




低至一帧延迟和可变帧延迟




“IT/IP现场视频处理平台”处理可将延迟缩短至一帧。可以 完整地呈现体育和音乐会的表演。可以对每个通道进行可变 帧延迟(1至20帧可调),并且可以调整源之间的帧延迟差。




视频/静态图片文件保存




通过内置RAM播放器和Clip播放器,可以在加载的视频文 件中播放视频片段*。Clip/RAM播放器中添加了播放列表功 能。还拥有静态图片存储功能。



 • RAM播放器(8通道,未压缩)

可播放未压缩的图像,适合播放相对较短的视频,如背景视频循环播放和动画logo。记录时间取决于“IT/IP现场视 频处理平台”主机AT-KC1000MC和AT-KC100MC的RAM 容量,并随着实际图像分辨率和通道数(较多8通道)的增 加而增加。剪辑从外部导入并保存到内部SSD硬盘上。



• Clip播放器(2通道,压缩)

可播放带有音频的压缩视频*片段,适合播放相对较长的 视频片段,如商业影片。剪辑片段从外部设备导入并保存 在内置SSD上。支持AVC-Intra、 H.264和Avid DNxHD 视频文件格式。此外,还支持Apple ProRes**。




* “IT/IP 现场视频处理平台”主机AT-KC100MC在4K播放期间需安装 AT-SF001G 4K选配件。

**未来支持。









输入/输出主机AT-KC 1000MC主机AT-KC100MC
RAM 播放器64 GB24 GB
HD: 大约170 秒HD: 大约64 秒
4K: 大约42 秒4K: 大约16 秒
Clip 播放器180 GB70 GB
HD: 大约55 分钟HD: 大约21 分钟
4K: 大约14 分钟4K: 大约5 分钟
  静态图片文件12 GB750 MB



压缩视频记录条件: HD: 440Mb/s, 1080/59.94p, 4:2:2/10bit, 4K: 1.63Gb/s, 2160/59.94p, 4:2:2/12bit




基于软件的可操作性和可扩展性

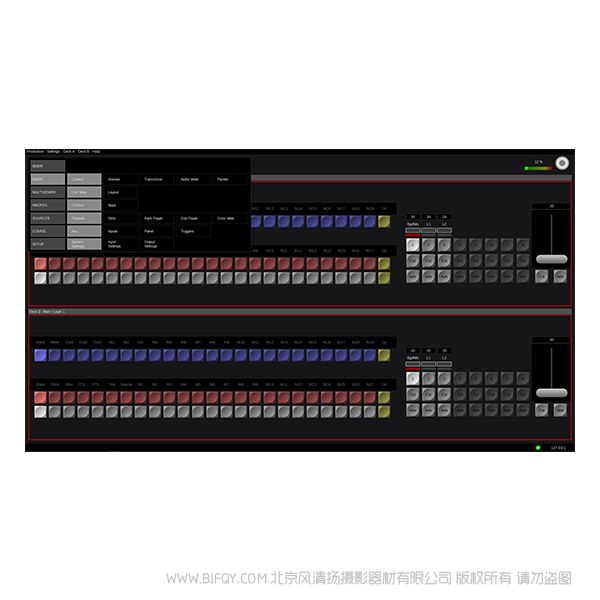

控制菜单

GUI软件上可进行现场操作。

输入设置菜单

允许选择输入类型(ST2110/SDI/NDI)和其他设置。

https://pro-av.panasonic.net/en/support/ kairos_partners.html



具有直观GUI的PC软件



“IT/IP现场视频处理平台”PC软件(适用于Windows10和 MacOS Catalina, Big Sur)具有易于使用的直观GUI,可进 行各种设置和操作。该软件还显示GUI控制面板,从而节 省了空间。

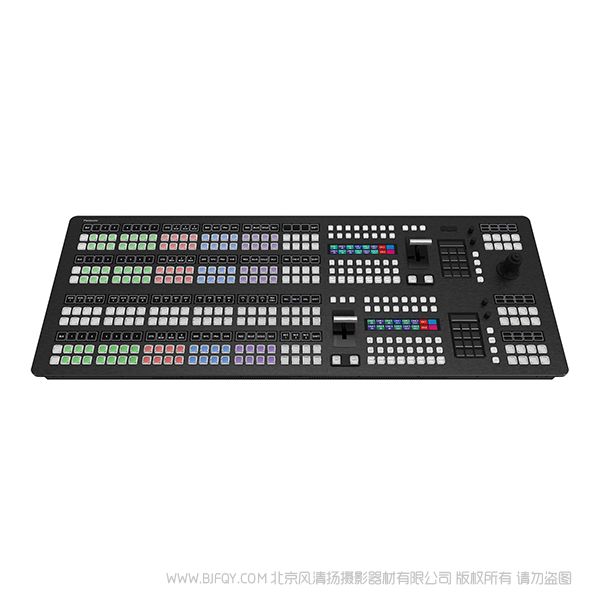

用户可分配的控制面板




“IT/IP现场视频处理平台”控制面板具有2个推杆并采用24个直切键的布局,为用户提供可分配的操作。每个按键均分 配了指示灯功能。单系统可同时使用多个面板。




软件激活功能的可扩展性和联动性




“IT/IP现场视频处理平台”是一个基于IT的开放式结构平台, 通过附加软件即可实现功能扩展和外部设备的链接,具有高 度的灵活性和可扩展性。通过使用各种功能选项,该平台提 供一个高效的系统设计。外部协议支持的持续改善以及“IT/ IP现场视频处理平台”的灵活性允许在未来进行系统扩展和集成。




“IT/IP 现场视频处理平台”联盟合作伙伴




“IT/IP现场视频处理平台”采用无限扩展的IT生态系统,通过附加软件和链接外部设备可实现功能的轻松扩展。为了加 速该链接,松下公司促进了与IT公司、视频设备制造商和供 应商的合作。







硬件/软件






详细规格

技术参数

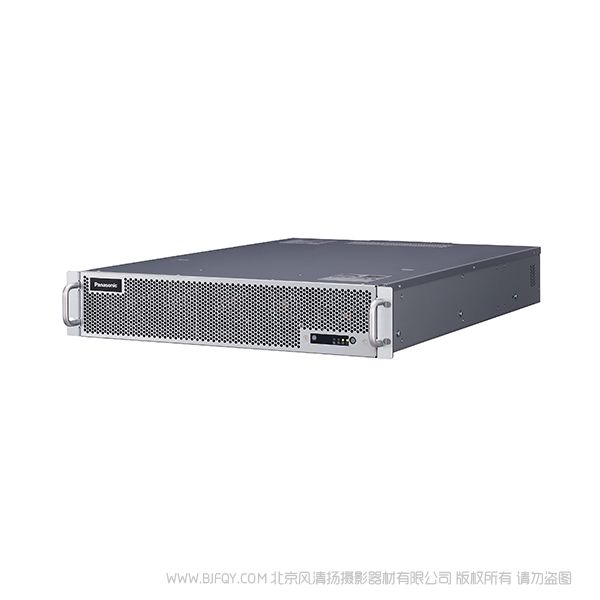

 AT-KC1000MC主机AT-KC100MC主机

常规

电源:

AC 100 V - 127 V/200 V - 240 V, 50 Hz/60 Hz, 12 A/9   A

(冗余)

AC 100 V - 240 V, 50 Hz/60 Hz, 8 A - 4 A

(冗余)

工作温度:5至35°C
工作湿度:10%至90% (无结露)
重量:大约17.4 kg (仅机身)大约10.6 kg (仅机身)
尺寸 (W x H x D):438 mm x 88   mm x 620 mm (不包括凸出部分)438 mm x   43.5 mm x 621 mm (不包括凸出部分)

视频/音频

支持视频格式:

4K:       3840 x 2160/60p, 59.94p, 50p, 30p, 29.97p, 25p, 24p, 23.98p (主机AT-KC100MC需安装AT-SF001G 4K选配件) FHD: 1920 x 1080/60p, 59.94p, 50p, 30p, 29.97p, 25p, 24p, 23.98p

1920 x 1080/59.94i, 支持50i输入(近期将支持输出)

HD:      1280 x 720/60p, 59.94p, 50p

信号处理:Y/PB/PR: 4:2:2 10 bit
音频格式ST2110-30 (AES67): 48   kHz/24 bit

同步

PTP 同步支持QSFP和GbE端口(AT-KC100MC支持1.1版或更高版本)
FS (帧同步)对于每个通道,始终打开(无法关闭)
帧延迟0帧到12帧,1帧步长(AT-KC100MC支持1.1版或更高版本)

I/O 规格


IP

QSFP: QSFP28 x 2, 100GbE (ST2110, PTP同步)

LAN: RJ-45 x 2, 1GbE (控制系统, PTP同步, NDI, RTP/SRT/RTMP/RTSP)

基带

Display port: Display port   1.4 x 2, 用于多画面输出

网关接口:        自定义接口连接器 x 8, 用于DELTACAST FLEX模块SDI:     12G-SDI, 3G-SDI x 3, 使用推荐产品*

3G-SDI x 4, 使用推荐产品* HDMI:                         HDMI 2.0 x 1, 使用推荐产品*

Display port: Display port 1.2 x 1, 使用推荐产品*

输入通道:

(可同时使用的通道数)

4K:       8 CH

HD:      32 CH

4K: 6 CH (使用 AT-SF001G 4K 选配件)

8 CH (使用 AT-SF001G 4K选配件和AT-SF002G I/O选配件)

HD: 24 CH

32 CH (使用 AT-SF002G I/O选配件)

输出通道:

(可同时使用的通道数)

4K:       5 CH

HD:      20 CH

4K: 3 CH (使用 AT-SF001G 4K 选配件)

4 CH (使用 AT-SF001G 4K 选配件和AT-SF002G I/O 选配件)

HD: 12 CH

16 CH (使用 AT-SF002G I/O 选配件)

配件

配件:AC电缆 x 2 (电缆类型因地区而异), 机架式滑轨:1套,带螺钉

*推荐产品:Deltacast FLEX模块。








AT-KC10C1MC 控制面板

常规

电源:DC   12 V, 8.0 A (冗余)
工作温度:0至40°C
工作湿度:10%至90% (无结露)
重量:大约15.4kg
尺寸 (W x H x D):1140   x 94 x 420 mm ( 不包括凸出部分)

控制终端

LAN (后面板):RJ-45 x 1, 1GbE
USB (控制面板):USB   2.0 A型 x 1
USB (后面板):USB   2.0 A型 x 1





尺寸




相关下载

标题说明书彩页压缩包使用手册
Kairos操作指南
  • 暂无
  • 暂无
  • 暂无
IT/IP 基础平台彩页
  • 暂无
  • 暂无
  • 暂无

其他

应用示例




“IT/IP 现场视频处理平台”开启全新的“ 智能演播室”概念




“IT/IP现场视频处理平台”是一个具有开放式架构、基于软 件的现场视频制作平台。“IT/IP现场视频处理平台”主机 完全支持SDI、ST 2110、NDI® *以及IP数据包的输入和输出。 该平台不受分辨率和宽高比的限制。 “IT/IP现场视频处理平台”还支持远程视频制作和完全基 于IP的环境。与传统切换台不同,效果/混合的处理不受ME 或键数量的限制,在GPU能力允许的范围内,可以叠加足够多的层。此外,“IT/IP现场视频处理平台”处理延迟可低至一帧。“IT/IP现场视频处理平 台”GUI软件设计简单、直观,而“IT/IP现场视频处理平台”控制面板允许灵活的自定义布局, 有助于节省空间并提高操作效率。无需传统系统必备的诸多专业设备、软件、电缆或转换工具, “IT/IP现场视频处理平台”能够营造一个简单、灵活且节约空间的视频制作演播室。







* NDI® 是NewTek开发的支持IP视频制作工作流的新协议。NDI® 是NewTek在美国的注册商标。在这种情况下,NDI® 用于指示高带宽NDI®的低延迟。




多台摄像机录制、大屏幕显示和舞台制作的一体化管理




“IT/IP现场视频处理平台”是改进基于IT/IP的现场视 频制作(如现场音乐会录制)的一种解决方案。“IT/IP 现场视频处理平台”全面支持SDI、ST 2110、NDI® *以 及IP数据包的输入和输出。不受分辨率和宽高比的限 制,因此可处理特殊的宽高比,例如背景墙显示的32:9。 “IT/IP现场视频处理平台”能够同时输出适用于多种 图像显示系统的视频信号,所有这些操作均能一体化 管理。当与8K ROI摄像机和远程摄像机相结合时,“IT/IP现场视频处理平台”简化了设备 的使用,并缩减了操作人员的数量和安装空间。有助于实现智能化管理,从而实现高效的现 场活动/视频制作。
