HDS9110 便携移动10通道切换台

自带17寸全高清屏

支持TALLY

支持视频录制

专业级霍尔TBAR

支持网络视频推流

内置2组USB播放器

支持3通道音频混音

支持网络接口远程控制 SDI X 8 + HDMI X 2共10通道

所有输入信号自适应，无需外部帧同步机

内置亮度键、色度键，用于抠像及字幕处理

HDS9110 便携式移动10通道切换台 自带17.3寸液晶显示屏；

支持SD卡录制；支持2路USB输入；支持对接TALLY通话系统；

支持亮度、色度抠像处理等多种功能。

HDS9110 自带17.3寸液晶显示屏，可以直接显示多画面模式，

多达8路视频信号同时显示于液晶屏幕中，各路视频信号状态也

同时显示此画面中，直播与预监画面也可以直接通过面板直接切换。

HDS9110 支持YUV422，10BIT视频输出，拥有8组1080P信号输入，

专为需要混合处理多种视频和声音源的现场活动和电视节目而设计。

HDMI输入支持4K60，向下兼容。

HDS9110 支持SD卡一键录制功能 录制的码率分为4个等级：低6M、

中12M、高18M、超高24M。 SD卡录制的视频文件

大小为1.95G自动分段，录制的视频文件可以进入PR/ED进行编辑。

HDS9110 支持两路USB信号输入（图片/视频） 媒体播放器支持图片

格式：.JPEG、.PNG、.BMP。 媒体播放器支持视频格式： HEVC、

MPEG2_HD、GAAC、MPEG2、MIRACAST、MPEG4_HD、MPEG4、

MVC、VP9、MPEG4_SD、H.264、VC1、VP8、FLV。

（注：编码压缩方式必须是H.264）

HDS9110 搭配了DB-25的TALLY接口，可以对接TALLY通话系统，

让远距离的摄像机摄像得到实时管控，确保输出的画面更完美。

                     HDS9110 支持多达十种特效切换模式支持

                      MIX/FADE/WIPE/INV等切换效果其中

                      WIPE包括四种方向切换

                      按下INV后WIPE的画面呈现反方向运动。

HDS9110 支持LUMA KEY（亮度键）和CHROMA KEY（色度键）

处理。 亮度键抠像支持动态视频源与静态源抠像，切换台会抠去键源

的黑色部分，然后与背景图像重叠从而达到抠像和叠加背景的目的。

色度键抠像支持动态视频源与静态源抠像，切换台会抠去键源的蓝色或绿色

部分，保留其它颜色，然后与背景图像重叠从而达到抠像和叠加背景的目的。

这样的亮度与色度键处理使用户可以进行创意十足的直播。

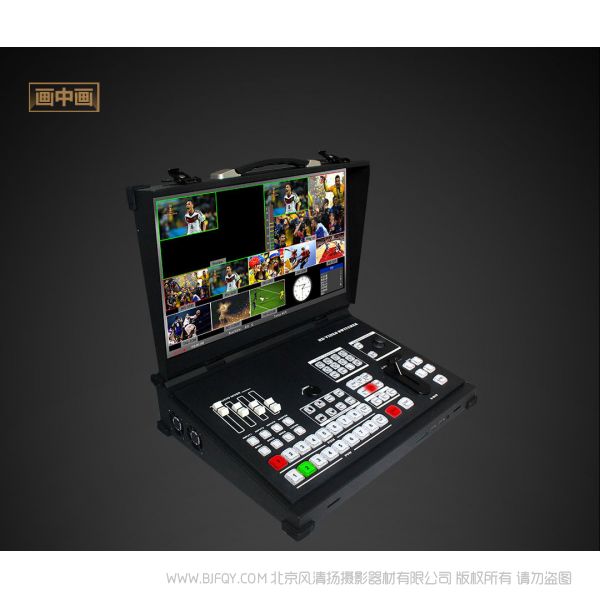

HDS9110 支持PIP（画中画）模式显示 切换成PIP之后可以对

画面的水平位置、垂直位置、显示大小、边框开关/宽度/颜色等进行设置。

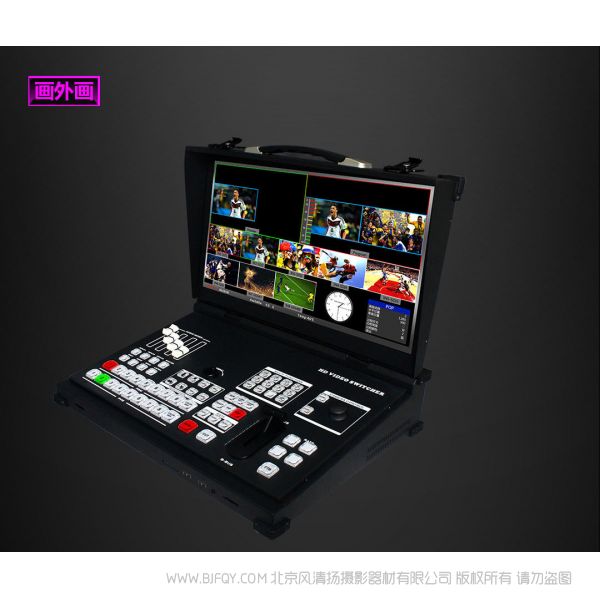

HDS9110 支持POP（画外画）模式显示 切换成POP之后可以

对画面的画面选择、水平位置、垂直位置、边框开关/宽度/颜色等进行设置。

HDS9110 支持音频跟随、加嵌和混音模式 在控制面板中， INPUT

代表音频通道开关键；SRC代表音频通道的源选择。 音频加嵌

可以使播放的节目达到更好的效果。 例如：主持人在主持一档中国茶道

文化节目时，可以将沁人心脾的音频源混合到PGM节目直播中，

达到更好的播放效果。

HDS9110 多达3通道音频混音 此图中表示

第一、二路音频开启了混音模式，第三路混音未开启。

HDS9110 支持DC12V和AC110-240V双电源供电系统。

确保了单一电源故障条件下设备依旧可以正常使用。

HDS9110 便携式移动10通道切换台 支持8*SDI+2*HDMI+2*USB

共计12路信号输入；4*SDI+2*HDMI共计6路信号直播输出；

2*SDI+1*HDMI共计3路信号输出多画面模式，

自带17.3寸的液晶屏也可以显示多画面模式。

HDS9110 便携式移动10通道切换台 广泛应用于体育赛事、

演唱会、电子竞技、实时录课、婚礼典礼、专栏节目制作

等大型直播现场。

HDS9110 便携式移动10通道切换台 控制面板集合调音台、

转场特效、旋钮控制、USB媒体播放、摄像机控制、PGM/PVW控制、

综合控制和推杆控制等控制区域于一体。

HDS9110 便携式移动10通道切换台 多达8*SDI+2*HDMI+2*USB，

共计12路信号输入；6*SDI+3*HDMI，共计9路信号输出。

• DB-25接口
• 8路SDI视频输入
• 4路SDI视频输出PGM
• 卡农头模拟差分音频输入
• 卡农头模拟差分音频输出
• 网络控制与升级
• 串口控制
• AC 110-240V电源
• 2路HDMI视频输入
• 2路HDMI视频输出PGM
• shi'yiHDMI与SDI输出多画面
• 扩展监视器12V电源
• SD卡录制PGM画面
• 2路USB媒体播放器
• 音频监听

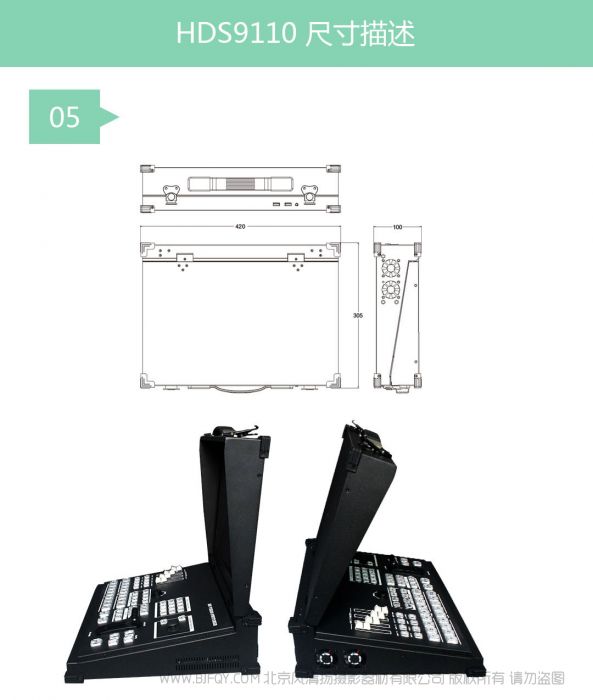

HDS9110 便携式移动10通道切换台

尺寸：420*305*100MM
