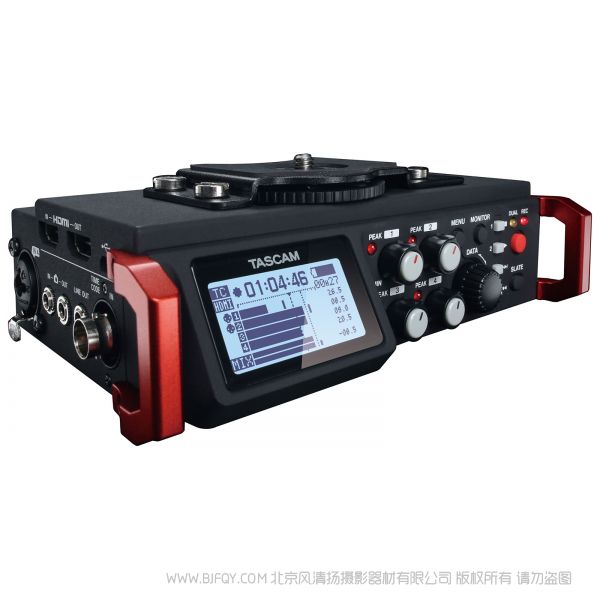

TASCAM DR-701D 单反相机用的线性PCM录音机 支持Ambisonics录制，能够实现A和B格式的编码并提供实时B格式内容的立体声监听混音

V2.00 的新功能

随着较新的DR-701D固件更新，TASCAM成为森海塞尔技术联盟成员

被视为终极视频制作的便携式音频系统的TASCAM DR-701D，现在可通过2.0版本的固件更新，支持虚拟现实（VR）的内容创作者。此更新支持Ambisonics录制，能够实现A和B格式的编码并提供实时B格式内容的立体声监听混音。
坚固和紧凑的机身，DR-701D是VR制作理想的录音解决方案。

V2.00 固件的主要功能

• 支持A格式/B格式的Ambisonics录制
• B格式的立体声通过耳机输出和线路输出实现混音输入监听和播放
• 支持B格式的AmbiX和FuMa录制
• 支持B格式音源混合立体声的输入监听与线路输出
• 四组带+48V幻象电源的XLR输入
• GANG功能可精确控制4通道一次
• 可选麦克风定位，可以灵活设置Ambisonics麦克风（直立/颠倒/端面）

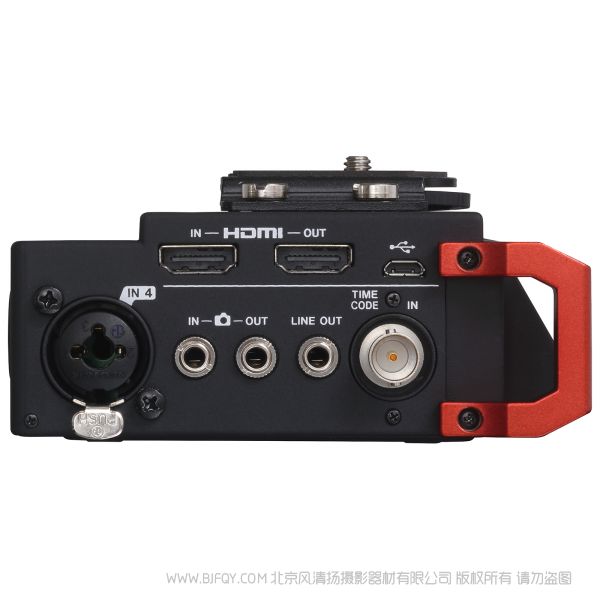

使用HDMI 连接实现各种同步功能

数字时间同步可以较小化图像和声音之间的差异

HDMI 输入和输出，实现DR-701D 时钟和相机的数字同步。即使在延长 时间的录制中，都可以较小化相机录制的视频文件和DR-701D 录制的音 频文件这两者之间的时间差异。

可以同步使用相机进行开始和停止录制

使用HDMI 连接，可以同步使用相机进行开始和停止录制。所以，只需 按下相机的开始录制按钮就可以在DR-701D 上同步开始音频录制。这个 功能可以实现平稳录制运作，防止录制的遗漏。

多部DR-701D 设备的级联操作

使用HDMI 连接多部设备，附属的DR-701D 子设备可以随一台母设备进行同 步开始和停止录制。因为音频也可以通过HDMI 连接来输出，所以，可以通 过使用子设备而无需重新连接耳机来选择监听。

支持时间码输入，时间数据可以储存在已录制的文件中

支持外部时间码输入，时间数据可以准确无误地添加到DR-701D 录制好的文 件中。BNC 接口———专业设备的行业标准 ——可以防止由于突如其来的电 源断开导致时间码中断。因为本设备带有一个内置的时间码发生器，所以，可 以根据需要来添加时间数据到文件中而无需外部时间码的输入。

镁合金用作机身外壳的材料，专为轻便，牢固的机身设计

本设备由镁合金组成，非常适合轻便，牢固的机身结构。除了具备有多个输入连接，即使有相机支持系统或者附有 防震器，它的设计还具有流动性。安装三脚架的螺纹附在在本设备的底部，相机的附在螺杆和热靴（可移除）附在 本设备的顶部。DR-701D 设备可以安置在较佳的位置上。 例如，它可以安装在三脚架和相机之间，或者安装在相 机顶部，这需要使用热靴安装孔。

高品质HDDA (高清晰度分离架构) 麦克风前置放大器

麦克风前置放大器可以放大麦克风的音频输出，这对录制的音频质量有显著的影响作用。此DR-701D 具有TASCAM HDDA 麦克风前置放大器。差分麦克风前置放大器线路采用分离架构， 由精心挑选的组件构成。例如，由于运算放大器对音质的影响很大，所 以选择了德州仪器的OPA1652, 它比前版本DR-70D 型号中使用的运算 放大器具有更高的品质和更低的噪音。所以，此设备具有相当于-124 dBu 或更好的输入噪音。
A/D 转换器将模拟信号转换为数字信号，它是由旭化成公司制作的，相 当于那些用在TASCAM DR 系列线性PCM 录音机下的顶级机型中的转 换器。高音质HDDA 线路如实地将放大后的音频转换成数字。录制6 音轨时，分辨率高达96kHz/24-bit ， 录制双音轨时， 分辨率为 192kHz/24-bit。

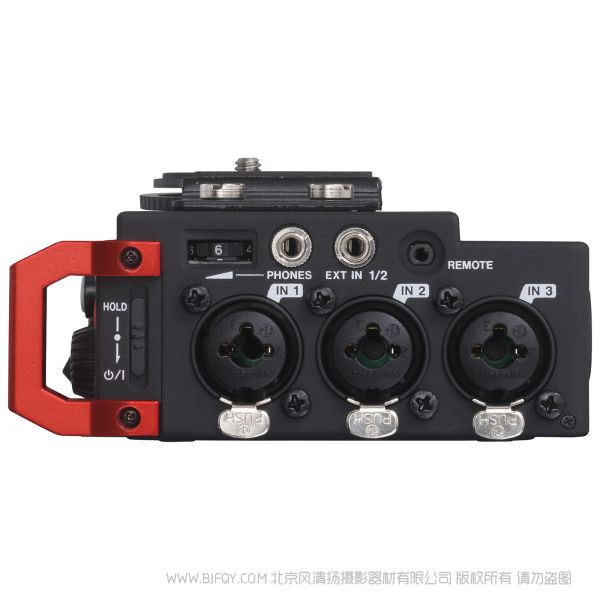

4个XLR/TRS 组合插孔，可以设置大范围的麦克风

内置有4 个 XLR/TRS 输入，可以独立调整输入电平，通过两个猎枪麦克风和 一个立体声麦克风，4 声道可以分别制造出环境音和独立声源的拾音。因为声 道（1-2）可以选择一个3.5 毫米的立体声输入，以及声道（3-4）可以选择内 置的全向麦克风，所以这样就可以设置更大范围的麦克风。

多频段限制器和内置5 级低切滤波器

限制器功能，可以自动调整包括所有4 个输入的过大输入电平。这样可以带来 更自然的音质，因为多频带限制器只影响到过大输入的频率范围。此外，可以 调整5 级低切滤波器来消减风的噪声，隆隆声和其他不想要的低频率。

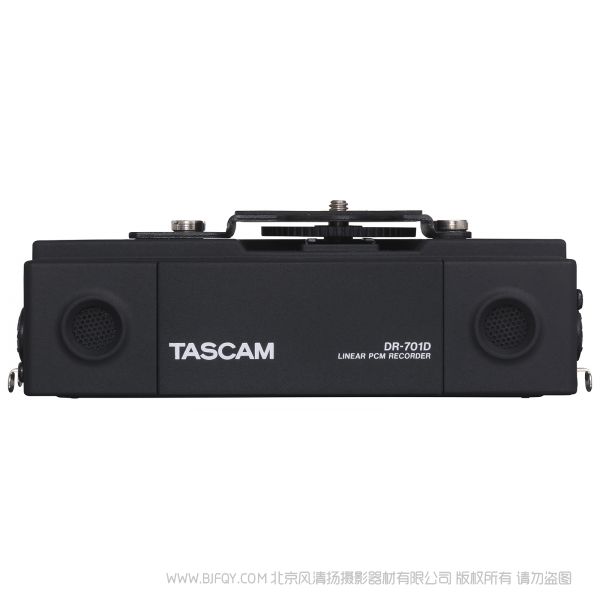

可以使用内置立体声麦克和外部麦克风组合进行录制

具备的两个内置电容麦克风，使本设备可以很容易地捕捉到自然的立体声图像。例如， 结合使用小型手持或猎枪麦克风，这样的紧凑设置可以在采访和周围环境下同步录制 扬声器。

专门为使用单反相机录像设计

CAMERA OUT (

 OUT) 接口可以让DR-701D 和相机同步录制

专用连接器用来输出混合音频到单反相机或摄像机。 通过这种方式，DR-701D 和相机录制相同的音频。 考虑到输入电平在相机制造商中会有不同，以及输入 调整在相机中会受到限制，输出电平已做成可调整型。

CAMERA IN (

 IN) 插孔可以监听相机已录制的声音

除了CAMERA OUT (

 OUT)外, 具备的CAMERA IN (

 IN)插孔可以监听单反相机的音频。结合DR-701D 监听选择功能使用这个 可以让您轻松地监听到不仅DR-701D，还有单反相机中您想要的音频。

通用平音发生器，可以轻松调整视频文件

用来生成平音音调的发生器是内置的，它可以协助校准。此外，通过使用SLATE 按钮，在录制开始（或开始和终止） 中自动生成的音调和平音音调可以在任何时候生成。

立体声迷你插孔麦克风输入 (1-2)可以用来连接摄像机的麦克风

在多个输入中，具备立体声迷你插孔输出的摄像机麦克风可以使用 3.5 毫米的立体声迷你1-2 输入插孔。一种设置 是连接一个摄像机麦克风到1-2 输入插孔用来录制环境，XLR 猎枪麦克风连接到输入3-4。插入式电源也可以使用 到3.5 毫米输入，供那些麦克风使用。

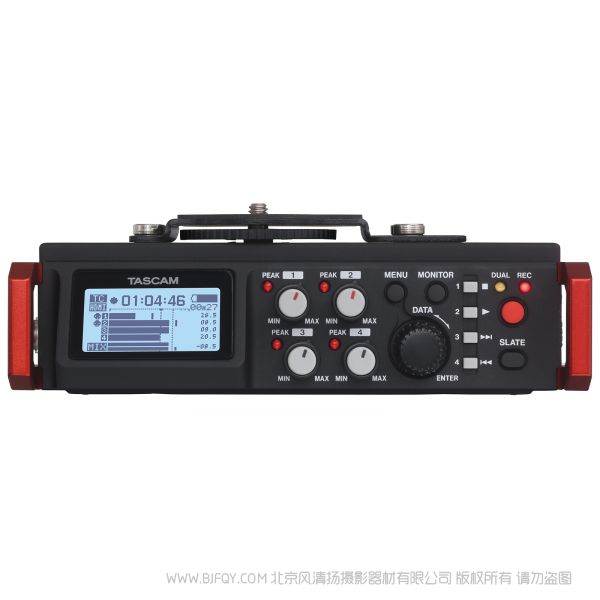

优秀的易用性，可以防止错误操作，提高使用率

HOLD开关可以禁止意想不到的操作，防止前面板错误的控制操作，从4增益 调节旋钮开始。 防止错误操作的各种设计功能的其他例子，如，在左侧和右 侧的手柄既可以保护控制面板也可以用来安装肩带。 此外，增益调整旋钮的 设计使得它们不会因轻微的碰触而发生移动，这样可以减少意想不到的移动。 简易使用的其它细节包括液晶屏和LED灯，即使在阳光直射下都能有很高的可 视度。

可用作独立的录音机

DR-701D 可用作一个4 输入声道的6 音轨便捷式录音机。可以将肩带附加到 固定在前面板两端的红色手柄上。可以挂在脖子或肩膀上，同样简单易用，具有很 高的灵活性。

可以用USB 移动电池供电

除了4 节5 号电池外，可以使用迷你B 型端口的移动电源来供电，可以进行更长时 间的操作。

双录制功能可以同时录制两个不同电平的文件

可以同时录制两个不同电平的音频文件来创建文件，以防因意外的输入负荷造成剪短主录音。

功能列表

• 常见的SD/SDHC/SDXC 卡, 便于使用，用作录制的介质
• 较多同时录制6 个音轨
• MONO, STEREO, 2MIX, DUAL MONO, DUAL ST 和DUAL2MIX 录制模式
• 录制格式: 16/24-bit, 44.1/48/96/192kHz (WAV/BWF)(192kHz 仅用于双音轨录制)
• 内置原装TASCAM HDDA 麦克风前置放大器，提供 高品质音频
• 可以单独调整每个输入电平
• XLR/TRS 输入支持+4dBu 线路电平，24/48V 幻象电源
• 使用HDMI 接口连接相机可以同步进行时钟和开始/停止录制
• DR-701D 的音频信号可以从HDMI OUT 端口输出到一个外部录音机上
• 级联功能，使用HDMI 连接，允许DR-701D 传输和监听运行
• 时间码可以通过TC IN 接口输入，开始录制时间被添加到文件中
• 时间码发生器 (RTC) 允许将开始录制时间添加到文件中，即使没有输入时间码
• 支持插入式电源麦克风和高输出麦克风(1-2)
• CAMERA OUT (

•  OUT) 插孔可以输出 DR-701D 的音频混音到数码单反相机中
• CAMERA IN (

•  IN) 插孔可以通过DR-701D 监听数码单反相机的声音
• 高品质音频通过一个线路输出插孔分别从耳机插孔输出
• 耳机插孔较大输出50mW+50mW
• 三脚架安装螺纹 (底部)，可用硬币（顶部）和热靴（顶部）来安装或拆除的相机螺钉
• 前面左右两侧的手柄既可以保护控制表面，也可以用来安装肩带
• 橡胶的传输和SLATE 按钮可以减少运行过程中的噪声
• HOLD 开关可以防止错误操作
• 带背光的128×64 点阵图形LCD
• 即使在阳光直射的地方，LED 灯也有较高的可视度
• 使用USB 2.0 可以高速传输文件到计算机上
• 包含迷你B 型USB 连接线
• 4 节5 号电池供电，USB 汽车电源供电或者PS-P520E AC 适配器 (另售)
• BP-6 5 号外部电池（另售）可以长时间运行
• 可以连接另售的RC-3F 脚踏开关和RC-10 无线遥控器（两个单独出售）
• 内置混音器可以摇摄和调整电平，也可以监听独唱，并输出4 声道的混音
• GANG 功能运行同时控制多个声道的电平
• 显示各个声道的微调设置
• 5 级低切滤波器 (50/80/120/180/220 Hz) 消减不必要的低频
• 多波段限制器自动调节输入负荷(可以1/L 和2/R 立体声连接)
• 延迟功能可以抵消麦克风之间的时间差 (+/-150 毫秒)
• 中侧解码器功能可以结合中端的立体声麦克风使用
• 平音插入功能 (自动/手动)
• 可以选择平音插入点（当使用平音AUTO 功能时，录制开始或者录制开始和停止）
• 文件名格式可以设置成指定用户文字或日期
• 双录制功能 (-1 dB 至 -12 dB 范围) 允许同时录制两个不同电平的文件
• 当预先设置的文件大小达到较大值时，会创建一个新文件并持续录制
• 曲目增益功能允许在录制过程中通过在所需位置创建一个新文件来拆分文件
• 可以设置保持电平峰值的显示时间
• 即使在电源关闭的情况下，恢复功能能够记住播放的位置
• 标记功能允许添加多达99 个点到单个文件中（标记信息可以在支持BWF 的软件中使用）
• 音频发生器功能便于调整不同设备的相对电平

V2.00 的新功能

• 支持A格式/B格式的Ambisonics录制
• B格式的立体声通过耳机输出和线路输出实现混音输入监听和播放
• 支持B格式的AmbiX和FuMa录制
• 支持B格式音源混合立体声的输入监听与线路输出
• GANG功能可精确控制4通道一次
• 可选麦克风定位，可以灵活设置Ambisonics麦克风（直立/颠倒/端面）

规格内容

音频性能

* Based on JEITA CP-2150

Recording Duration

The table below shows the maximum recording time on SD/SDHC/SDXC cards of different capacities for different file formats for recording.

• The recording times shown above are estimates. They might differ depending on the SD/SDHC/SDXC card in use.
• The recording times shown above are not continuous recording times, but rather they are the total possible recording times for the SD/SDHC/SDXC card.
• If recorded in mono in WAV files, the maximum recording time will be double the figures above.
• For dual and 4-channel recording in WAV/BWF format, the recording times are about half those shown above.

DR-701D HDMI Tested Camera List
