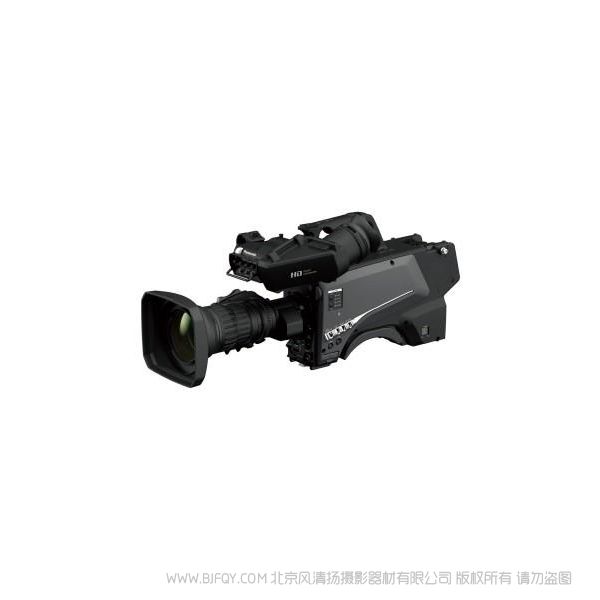

松下 AK-HC3900MC/AK-HC3900MS ◆ 1114万像素(4/3型)4K图像传感器,LSSIEL结构适配B4广播镜头 讯道摄像机

0.00

咨询

  • “缺货” 标题含有缺货字样 会不定期进行补货,具体根据厂商和供应商的到货时间,详情可咨询客服
  • “停产” 标题含有停产字样 此商品仅供展示
  • “预售” 标题含有预售字样 表示预约意向 如若需求可咨询客服
  • ◆ 1114万像素(4/3型)4K图像传感器,LSSIEL结构适配B4广播镜头
    ◆ 高清模式可达1000TV线以上,增配4K选件后可实现2000TV线
    ◆ 高灵敏度F10/59.94Hz、F11/50Hz,信噪比达62dB以上
    ◆ 支持HDR(HLG)、BT.2020
    ◆ 具备高速扫描模式抑制图像扭曲和闪光带补偿功能
    ◆ 增配4K选件后可具备12G-SDI输出接口






    AK-HC3900系列
    高清演播室摄像机



    高质量视频和人性化操作
    追求整体系统性能的卓越

    高分辨率、低噪点的大型1114万像素(4/3型)图像传感器

    该全高清演播室摄像机配备更新版CCU和ROP,提升整体系统性能。实现低成本、人性化操作,适 用于从演播室制作到现场活动、体育赛事等多种场合。可通过选购升级支持4K*。更有一系列扩展选 购配件,可根据具体应用需要进行选择。

    * 计划在2021年第二季度提供支持。

    |



    大型1114万像素(4/3 型)图像传感器

    采用大型1114 万像素(4/3型)图像传感器,实现F10/59.94 Hz、F11/50 Hz (2,000 lx) 高灵敏度的同时,还可获得信噪比62 dB以上。

    |



    高速扫描,抑制拍摄扭曲

    与标准摄像机的1/60秒相比,AK-HC3900MC/HC3900MS支持1/100 秒的读取速度。通过高速读取CMOS传感器 信号,能够有效抑制CMOS传感器信号的扭曲特性。

    |



    支持多种视频格式

    根据操作应用指南,支持1080/59.94p、50p、59.94i、50i 和23.98PsF*1等视频格式。

    支持的格式(连接AK-HCU250MC时)

    1080/59.94p1080/50i1080/23.98PsF*1
    1080/50p1080/29.97PsF720/59.94p
    1080/59.94i1080/25PsF720/50p

    |



    支持4K升级



    通过可选的4K升级包实现水平和垂直分辨率为2000 TV线的4K 视频输出。升级后,支持4K/HDR 和ITU-RBT.2020,实现高动态和宽范围的色彩表现。同时支持包括12G-SDI*3 和3G-SDI QuadLink*3 的一系列输出接口,提高4K视频制作过程中的操作性。

    ■4K升级支持的格式(连接AK-HCU250MC时)

    2160/59.94p2160/25p2160/25PsF
    2160/50p2160/23.98p2160/23.98PsF
    2160/29.97p2160/29.97PsF

    *1: 计划在2021年第一季度进行软件版本更新后支持。

    *2: 计划在2021年第二季度提供支持。

    *3: 连接AK-HCU250MC/HCU250MS时支持。

    |



    B4镜头卡口

    摄像机使用2/3 型镜头,无需搭载外置适配器,专为大型传感器设计的内置镜头,可拍摄出卓越的图像质量。新的成像系统能较大程度地利用入射光进行成像。

    |



    数字增距镜 (2x)

    视频图像尺寸通过数字信号处理电路得以加倍,即便使用低倍率镜头也能进行高倍率拍摄。 即使图像放大时,也能确保足够的分辨率,并防止使用增距镜时光通量的减弱。

    |



    内置滤镜

    内置ND滤镜适用于多种拍摄环境。

    ND滤镜: Through, 1/4, 1/16, 1/64

    |



    色差补偿 (CAC)

    该专项技术利用镜头和摄像机之间特有的高精度算法,能够对镜头色散误差进行自动补偿,较大限度地减少图像边缘的色散和模糊。

    |



    聚焦辅助功能

    聚焦辅助功能支持快速准确的聚焦,例如聚焦条(指示聚焦水平)、红点聚焦(使用颜色指示聚焦区域)、MAG(放大中央部分)和全局方块指示(显示整体屏幕上的聚焦状态)。同时支持具备自动聚焦和聚焦辅助功能的镜头*1。使用数字镜头时,通过远程操作面板(ROP)可对聚焦和变焦进行远程遥控。

    |



    HDR (高动态范围)



    SDR模式下拍摄亮度高对比场景时,由于亮部曝光过度和暗部曝光不足无法真实还原画面,HDR(HLG)模式提供了丰富的亮度渐变效果,可以在强光和昏暗画面区域再现色彩和细节,因此能够还原更真实的画面效果。可变的HLG模式支持宽动态范围的优化调整,可对暗部的伽马和亮部的拐点进行自定义设置。支持4K HDR/SDR同时输出,可兼顾两种模式的应用。SDR信号通过HDR增益差功能进行曝光调整输出,可达到接近HDR的效果。

    |



    ITU-R BT.2020*2



    高清模式下支持ITU-R BT.709,4K模式下支持ITU-RBT.2020。该摄像机兼容BT.2020,在此色彩空间下,可重塑任何想要的色彩,使视觉表现具有出色的色彩还原。

    |



    闪光带补偿

    闪光带的问题 (闪光时,在同一帧中产生暗区和亮区的现象)通过摄像机信号处理LSI 的高精度闪光检测和校正得以解决。

    |



    多种色彩校正功能

    摄像机用户可通过线性矩阵文件使用12 轴色彩校正系统单独对各个颜色调整饱和度和色调。此外,独立的肤色调整功能(肤色校正)还可以使颜色表达更精细。

    |



    肤色细节校正

    淡化皮肤的皱纹和瑕疵,完美地拍摄出自然的肤色。除了用于柔化肤色之外,该肤色细节功能还可应用于任何色调阶段,并可定义三个独立的色调范围进行校正。该功能还可选择并直接调整特定的颜色。

    |



    无冲击增益

    可平稳地过渡增益改变时出现的图像变化。另外,利用0.1dB步进主增益调整功能,可进行微调,从而匹配所拍摄的场景。

    |



    摄像机独立输出格式

    摄像机头具备两个输出接口 (HD-SDI 1/HD-SDI 2), 可选 格式包括1080p, 1080i, 720p。

    *1: 关于兼容镜头,请联系镜头制造商。

    *2: 需要软件版本升级(4K升级),计划在2021年第二季度提供支持。

    |



    远距离传输

    通过光纤将非压缩视频信号远距离传输至摄像机控制单元(CCU)。从摄像机控制单元(CCU)向摄像机供电时,传输距离约1.2公里。此外,通过摄像机外部电源和通用光学传输设备,传输距离可延长至10 公里*1。除了专用串行线路外,还支持LAN电缆的IP 连接,以便在摄像机控制单元(CCU)和远程操作面板(ROP)之间进行控制。

    |



    注重细节的设定和功能优化,提高可操作性

    • 色温显示和调整功能(从2000 K 到15000 K 可变)。

    • 可以将摄像机设置(例如视频调整)保存在SD存储卡上。同时支持通过SD卡进行固件版本升级。

    • 镜头文件可保存杂散光和黑白斑数值。

    • 支持IP控制。

    • 摄像机头上有3个用户按键(启用功能选择),AK-HVF100MC液晶寻像器上有4个用户按键,AK-HVF75MC液晶寻像器上有3个用户按键。

    • 可连接1个内部通话通道。

    |



    视频传输(TRUNK) 功能

    仅需一根光纤即可在摄像机和摄像机控制单元(CCU)之间传输摄像机外部的视频信号,因此可进行系统扩展以满足现场的操作需求。

    • 3G/1.5-G-SDI (CCU-> 摄像机) 单通道(内部FS):

      该通道可用于提词器或摄像机输出(演播室监视器)等的监视。

    • 3G/1.5G-SDI (摄像机->CCU) 单通道(内部FS):

      该通道可用于将手持式或一体化摄像机的视频信号从演播室 或现场传输至CCU(系统)。由于摄像机视频输入端配备了帧 同步器,因此也可以使用异步视频信号。

    *1: 通过连接多根光纤来延长传输距离时,多根光纤直接对接可能导致信号衰减。 建议酌情增加中继设备。




    技术参数

    高清演播室摄像机 AK-HC3900MC/HC3900MS


    常规
    电源DC 12 V (当使用外部电源时)
    DC 190 V (当连接AK-HCU250MC/HCU250MS时)
    功耗82 W (较大值,当连接到外部12 V时,包括向外部连接
    的设备供电时)
    92 W (较大值,当连接AK-HCU250PMC/HCU250MS时,
    包括对外部连接设备的供电)
    工作温度–10 °C 至 45 °C (温度低于0°C或以下需要预热)
    储存湿度−20 °C至 60 °C
    工作湿度85% 或以下(相对湿度)
    重量大约4.0 kg (仅机身,不包括配件)
    尺寸 (W x H x D)仅机身 151 mm x 267 mm x 369 mm
    (不包括凸出部分)
    摄像机装置
    图像传感器1114万像素,CMOS传感器
    光学滤镜ND: Clear, 1/4, 1/16, 1/64
    镜头卡口2/3型卡口
    灵敏度两种拍摄模式
    [高灵敏度]: F10 (59.94 Hz)/F11 (50 Hz)
    [标准]: F6 (59.94 Hz)/F7 (50 Hz)
    2000 lx, 3200 K, 当白色反射率为89.9%时
    水平调节50% 或以上 (27.5 MHz)
    S/N62 dB 或以上
    水平分辨率HD: 1000 TV线或以上(中心)
    增益开关[标准]: −6,−3,0,3,6,9,12,15,18,21,24,27,30,33,36
    [高灵敏度]: −6,−3,0,3,6,9,12,15,18,21,24,27,30,33,36
    快门速度•[59.94i]/[59.94p] 模式:
    1/100,1/120,1/125,1/250,1/500,1/1000,1/1500,1/2000
    •[29.97p] 模式:
    1/48,1/50,1/60,1/96,1/100,1/120,1/125,1/250,1/500,
    1/1000,1/1500,1/2000
    •[23.98p] 模式:
    1/48,1/50,1/60,1/96,1/100,1/120,1/125,1/250,1/500,
    1/1000,1/1500,1/2000
    •[50i]/[50p] 模式:
    1/60,1/100,1/125,1/250,1/500,1/1000,1/1500,1/2000
    •[25p] 模式:
    1/48,1/50,1/60,1/96,1/100,1/125,1/250,1/500,1/1000,
    1/1500,1/2000
    系统格式1920 x 1080/59.94p/50p/29.97p/25p/23.98p
    视频输入/输出
    接口BNC x 1
    3G/1.5G-SDI: 0.8 V [p-p], 75 Ω
    接口BNC x 1
    3G/1.5G-SDI: 0.8 V [p-p], 75 Ω
    接口BNC x 1
    功能为接口/接口
    通过切换菜单中的设置
    : 3G/1.5G-SDI: 0.8 V [p-p], 75 Ω
    : VBS 信号 1 V [p-p], 75 Ω
    音频输入/输出
    接口XLR x 1, 3-pin, 母型
    //<+48V> 可切换
    : 0 dBu
    : −60 dBu, −40 dBu, 或 −20 dBu 可选择菜单
    接口 (前部)XLR x 1, 3-pin, 母型
    //<+48V> 可切换
    : 0 dBu
    : −60 dBu, −40 dBu, 或 −20 dBu 可选择菜单
    内部通话
    接口XLR x 1, 5-pin, 母型
    其他输入/输出
    接口光学复合连接器 x 1
    接口12-pin x 1
    接口20-pin x 1
    接口 (后部)29-pin x 1
    接口XLR x 1, 4-pin, DC 12 V
    接口RJ-45 x 1



    摄像机控制单元 (CCU) AK-HCU250MC/HCU250MS


    常规
    电源AK-HCU250MC : 100 V - 120 V AC, 50 Hz/60 Hz
    AK-HCU250MS : 100 V - 240 V AC, 50 Hz/60 Hz
    功耗3 A
    对摄像机的供电功能DC 190 V , 0.6 A
    工作温度0 °C 至 40 °C
    工作湿度10% 至 90% (无结露)
    储存温度−20 °C 至 60 °C
    重量大约 7.4 kg (仅主机)
    尺寸 (W x H x D)424 mm x 88 mm x 401 mm (不包括凸出部分)
    基本
    系统格式1920x1080/59.94p/50p/29.97p/25p/23.98p
    图像输入/输出部分
    接口BNC x 3
    3G/1.5G-SDI: 0.8 V [p-p], 75 Ω
    接口BNC x 1
    1.5G-SDI: 0.8 V [p-p], 75 Ω
    接口BNC x 2 (内部 FS)
    3G/1.5G-SDI: 0.8 V [p-p], 75 Ω
    输入> 接口BNC x 1 (内部 FS)
    3G/1.5G-SDI: 0.8 V [p-p], 75 Ω
    输出> 接口BNC x 1
    3G/1.5G-SDI: 0.8 V [p-p], 75 Ω
    接口BNC x 1
    3G/1.5G-SDI: 0.8 V [p-p], 75 Ω
    接口BNC x 2
    <输入> 3-value同步/1 V VBS信号 [p-p], 75 Ω
    3-value 同步/1 V VBS信号 [p-p], 75 Ω
    输入> 接口BNC x 1
    VBS 信号: 1 V [p-p], 75 Ω
    输出> 接口BNC x 1
    VBS 信号: 1 V [p-p], 75 Ω
    音频输出部分
    接口XLR x 2, 3-pin 公, 0 dBm/600 Ω
    内部通话部分
    接口XLR x 1, 5-pin 母
    音频输出部分
    接口光纤多路连接器 x 1
    AK-HCU250MC: Tajimi Electronics Co., Ltd.,
    AK-HCU250MS: LEMO
    接口10 pins x 2
    接口25 pins x 1
    RJ45 x 1


    * 计划在2021年第一季度提供1080/23.98PsF的支持。

    主设置单元 (MSU) AK-MSU1000MC


    电源12 V DC (DC 输入范围: 10 V - 16 V DC)
    42 V - 57 V DC (PoE+ 供电)
    功耗1.6 A (电源: 12 V DC)
    0.6 A (PoE+ 供电)
    工作温度0 °C 至 40 °C
    工作湿度90% 或以下
    储存温度−20 °C 至 60 °C
    重量大约4.0 kg
    尺寸 (W x H x D)482 mm x 222 mm x 81.5 mm
    (包括安装支架和刻度盘高度)
    调节功能场景文件, ND 滤镜, CC 滤镜, 色温 (COLOR TEMP),
    主增益 (MASTER GAIN), 快门 (SHUTTER),
    主基座 (MPED), 红外 (IRIS), 摄像机选择
    CCU 控制RS422 或 IP
    较大电缆长度连接CCU时: 50 m



    7” 液晶彩色寻像器 AK-HVF75MC


    常规
    电源DC 12 V (由摄像机提供)
    功耗11 W
    工作温度0 °C 至 45 °C
    储存温度−20 °C 至 60 °C
    工作湿度10% 至 85% (无结露)
    重量大约1.6 kg (不包括遮光罩)
    尺寸 (W x H x D)243.5 mm x 212 mm x 85 mm (不包括遮光罩)
    243.5 mm x 212 mm x 172 mm (包括遮光罩)
    显示面板
    尺寸7.0 ”
    像素数1280 x 800 (WXGA)
    显示颜色大约1677万色
    开关功能/接口
    操作转换,按键,拨号按键,
    //按键,旋转按键,
    旋转按键,旋转按键
    接口摄像机 I/F 接口 (D-sub 29 pins x 1)
    开关功能/接口
    CAM1080/59.94i, 1080/50i



    远程操作面板 (ROP)  AK-HRP250MC/HRP1000MC/HRP1015MC


    电源12 V DC (摄像机电源: 10 V - 16 V DC)
    42 V - 57 V DC (PoE电源)
    功耗AK-HRP250MC/HRP1000MC: 0.51 A (摄像机电源: 10 V - 16 V DC)
    0.15 A (PoE电源)
    AK-HRP1015MC: 0.44 A (摄像机电源: 10 V - 16 V DC)
    0.11 A (PoE电源)
    工作温度0 °C 至 40 °C
    工作湿度90% 或以下
    储存温度−20 °C 至 60 °C
    重量AK-HRP250MC: 大约1.4 kg
    AK-HRP1000MC: 大约1.7 kg
    AK-HRP1015MC: 大约1.5 kg
    尺寸 (W x H x D)AK-HRP250MC: 92 mm x 308 mm x 67 mm
    AK-HRP1000MC: 102 mm x 385 mm x 113 mm
    AK-HRP1015MC: 82 mm x 355 mm x 124.4 mm
    摄像机/ CCU控制控制信号(摄像机、CCU控制)
    电源16 V DC(连接CCU时) *1
    12 V DC (连接摄像机时) *1
    较大电缆长度当连接摄像机时: 20 m
    当连接CCU时: 50 m


    *1: 可由CCU提供。


    后视图
    AK-HC3900MC
    AK-HC3900MS





    AK-HRP250MC / HRP1015MC



    AK-HRP1000MC



    AK-MSU1000MC

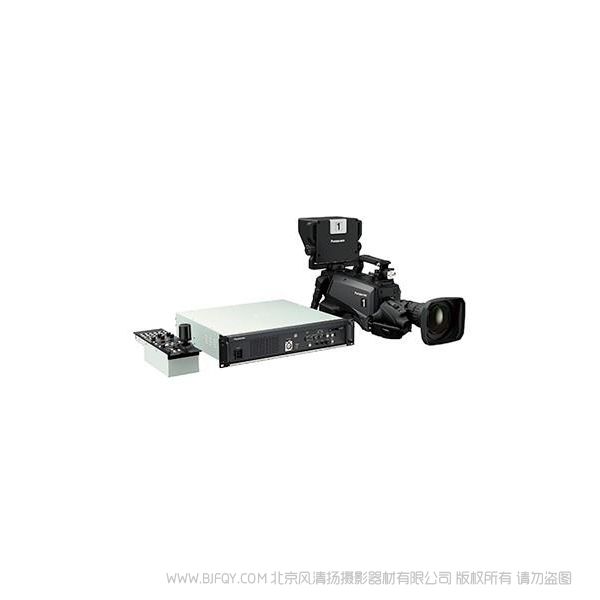

    摄像机系统

    低成本、高品质影像的远距离光学传输摄像机系统。

    AK-HCU250MC

    摄像机控制单元 (CCU)

    (Tajimi 接口模式)

    NEW

    AK-HCU250MS

    摄像机控制单元 (CCU)

    (LEMO 接口模式)

    NEW

    • 可进行摄像机和CCU之间的远距离传输。

    • 机身紧凑、轻便,符合2U机架安装标准。

    • 4K升级后可支持12G-SDI 和3G-SDI Quad Link。*1

    • 支持RET输入(两个SDI 通道)。

    • 1个内部通话和2个音频通道。

    • 摄像机和CCU之间的3G trunk 和3G提词器通道。

    紧凑型操作面板,支持IP控制和PoE*2 供电。

    AK-HRP250MC

    远程操作面板 (ROP)

    NEW

    AK-HRP1000MC

    远程操作面板 (ROP)

    ( 计划在2021年第一季度提供 AK-HC3900MC/HC3900MS支持)

    AK-HRP1015MC

    远程操作面板 (ROP)

    NEW

    即将推出(计划在未来提供AK-HC3900MC/HC3900MS支持)

    *在某些地区不可用。

    • 支持摄像机串行控制和IP控制。支持松下4K/HD一体化摄像机*3。

    • 配备操作控制杆。可进行IRIS/PEDESTAL操作。

    • 配备场景文件存储功能。

    • 配备SD存储卡插槽。用于保存用户文件*4 和升级固件版本。

    • 支持IP连接和PoE*2电源。AK-HRP250MC配备坚固耐用的LAN接口。

    较多可连接并控制99 个摄像机控制单元。

    AK-MSU1000MC

    主设置单元 (MSU)

    即将推出(计划在未来提供AK-HC3900MC/HC3900MS支持)

    •IP连接:高达99个单元/串行连接:高达6个单元*5

    •配备7”液晶触控面板。

    •电源:支持DC 12 V (4-pin) 和 PoE+。*6

    采用广视角、高分辨率的新型液晶面板。

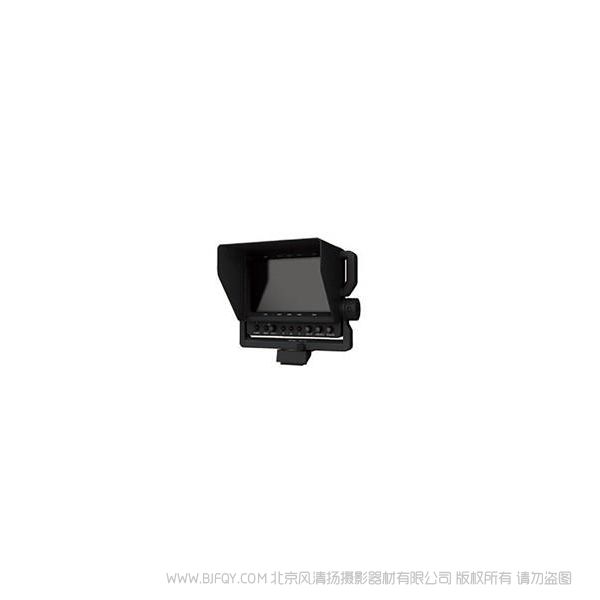

    AK-HVF75MC

    7”液晶彩色寻像器

    • 配备1280 x 800 (WXGA)分辨率为7”彩色液晶面板。

    • 可直接控制摄像机菜单。

    配备较新研发的、轻巧、高分辨率的寻像器。

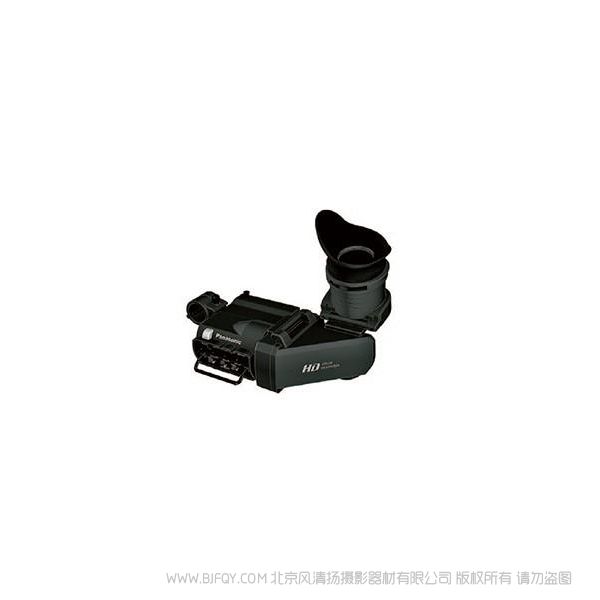

    AJ-CVF25MC



    NEW

    3.45”彩色高清寻像器

    • 配备两个目镜开口位置的彩色液晶显示器。

    *1: 计划在2021年第二季度提供支持。

    *2: 以太网供电的缩写。

    *3: 未来计划支持AK-HRP250MC和4K/HD一体化摄像机。

    *4: 计划在2021年第一季度支持AK-HC3900MC/HC3900MS。

    *5: AK-HC3900MC/HC3900MS仅支持IP连接。

    *6: 以太网供电的缩写。
