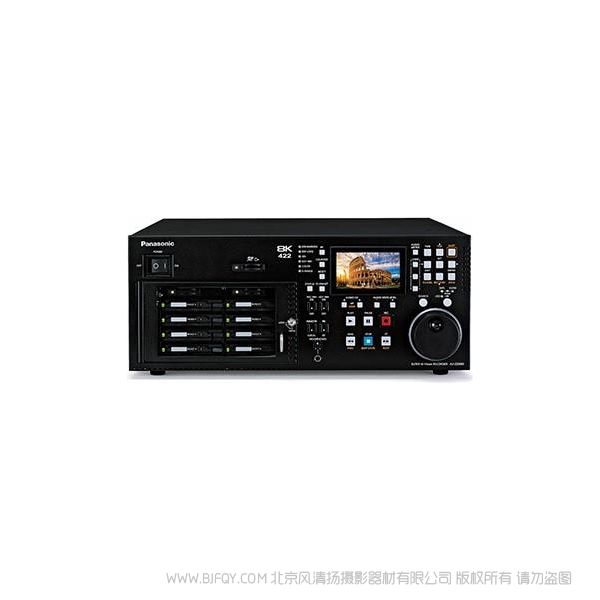

松下 Panasonic AJ- ZS0580MC 8K超高画质录像机(特订商品)
¥ 230000.00元
相关推荐
8K超高画质录像机
AJ-ZS0580MC(特订商品)
该存储卡录像机支持从8K影像录制及8K/4K/HD传输,满足多场景下的广泛应用。
• 7680×4320 59.94p/50p的8K影像可以在AVC-Intra 4:2:2编码的高画质下,录放约2个小时。输入/输出使用的是由4根12G-SDI(Quad Link)构成的
8K-SDI 输入/输出。
• 存储介质采用具有出色可操作性和可靠性的expressP2卡(8K存储/4 张一组)和microP2卡(HD存储)。
• 32通道※1 24bit PCM音频。SDI/MADI输入/ 输出。
• 8K录制时,可同时录制下变换的HD/PROXY。
• 8K回放时,可同时输出下变换的4K※2/HD。
• 从Rec.BT.2020标准的8K影像下变换到HD,可选择是否转换到Rec.BT.709标准的影像。
• 具备类似VTR(磁带录像机)步进和变速旋钮(JOG/SLOW/SHTL)。
• 具备3点(片段开始•中间•结尾)检索功能。
• 可以通过LAN、PC进行操作。
• 可以实现间隔记录、重复播放等多种操作。
• 具备热插拔记录/回放功能,可以长时间使用。
• 配备RS-422A控制接口和并行控制接口。
• 模拟音频输入/输出(2ch)声音记录和监听输出。
• 可选择支持播放8K-DG(Dual、Green)素材和录制/播放4K(AVC-Intra 4K 编码)的素材※3。
※ 1:4KSDI/HDSDI8通道24bit 输出。
※ 2:4K输出可以选择12G-SDI×1或3G-SDI Quad Link。
※ 3:收费支持。
■ 性能和规格
采用高画质AVC-Intra(4:2:2)记录8K影像
• 8K录像机AJ-ZS0580MC采用高画质的AVC-Intra4K(4:2:2)编码×4,记录7680×4320 59.94p/50p 的高分辨率8K影像。使用12G-SDI×4根(Quad Link)实 现8K-SDI 输入/输出。8张expressP2存储卡+2张microP2存储卡,可以记录约2小时。
8K录像机AJ-ZS0580MC后置面板输入输出接口
8K/HD/PROXY同时记录、同时回放
• 同时记录: 8K 记录时,同时记录下变换后的HD影像(AVC- Intra100)和低分辨率的代理影像,便于预览与回放的检索和管理。
• 同时回放: 8K 录像机AJ-ZS0580MC在进行8K回放时,可以同时回放下变换的4K影像和HD影像,实现3 个系统的影像同时输出。
• HDR对应: 录制BT.2020标准的8K HDR影像时,可以将格式转换为Rec.709标准的SDR影像,进行HD下变换记录。并且,也可以记录与8K同一色域和灰阶 的下变换影像。
32通道24bit音频
• 8K 录像机AJ-ZS0580MC支持32 通道※ 24bit PCM 音频。输入/ 输出使用SDI以及MADI (多通道数字音频接口)。
※ 4K SDI/HD SDI输出采用的是8通道24bit。
8K录像机AJ-ZS0580MC卡槽
具有出色可靠性和可操作性的P2存储卡
• expressP2/microP2 存储卡: 考虑播出、制作现场的使用简便性,采用可交换、可运输、可保存的存储卡。录制8K影像使用expressP2 存储卡,录制HD
影像使用microP2 存储卡。P2存储卡插拔耐久性方面可靠性高,满足播出要求。
• 素材复制: expressP2 存储卡槽可以进行卡槽间的复制。AJ-ZS0580MC可以进行(4 张一组) 存储卡的复制。
配备JOG、SHTL以及彩色LCD监视屏
• 具备类似VTR(磁带录像机)的JOG、SHTL步进和变速旋钮。可以进行±1倍速度的JOG、±4倍速度的慢速、±100倍速的SHTL操作。还可以高达10倍的速度
播放音频※。
• 8K 录像机AJ-ZS0580MC搭载了3 点检索功能。可以一键检索片段的开头•中间•结尾处进行播放。
• 具备3.5 型彩色液晶监视屏。可以进行片段、缩略图显示、预览播放、文件信息的确认、修正等。
※ 进行JOG、SHTL时,声音经由HDSDIOUT/HDSDIMON输出,不经由主线系统SDI/MADI输出。另外,8K影像将转换为HD变换画质。
可以通过网络操作播放列表
• 配备LAN接口。通过接入LAN的网络PC可以进行操作。在网络PC上,通过Web浏览器应用程序“P2 Play List”(设备内置),在缩略图显示中除了素材检查
和管理外,还可以创建并播放列表。
包括热插拔在内的多种录制和播放功能
• 具备热插拔记录功能。通过连续更换存储卡,可以实现长时间的连续记录。
• 可以连续热插拔回放。
• 创建播放列表并实现列表播放。
• 通过重复播放功能可以实现所选片段的重复播放。
• 可添加文本标识和拍摄标识。
• 片段元数据( 摄影者姓名、记者姓名、摄影场所等信息),可以从SD存储卡中读取并记录。
• 具备间隔记录功能。
8K录像机AJ-ZS0580MC面板输入/ 输出接口
各种系统连接的接口
• 内置时码发生器/ 解读器。可重新生成通过时码输入或SDI输入的时码。
• 具备RS-422A 控制接口、并行控制接口,可以实现系统控制。
• 配备2ch模拟音频输入输出接口,可以进行现场声音记录和监听输出。
• 具备DIAG功能,可以显示警告内容和保存报错日志。
后置面板接口
【综合规格】 | |
电源电压: | AC100 V、50 Hz/60 Hz |
功耗: | 229 W |
工作环境温度/湿度: | 0℃~40℃ /10%~80%(无结露) |
保存环境温度: | -20℃~60℃ |
重量: | 大约18 kg(仅主机部分) |
外形尺寸: | 宽424mm×高176mm×长500mm (不包括套脚、把手、接口等突起物) |
记录媒介: | microP2存储卡、expressP2存储卡 |
存储卡卡槽: | expressP2存储卡: 卡槽×8 microP2存储卡: 卡槽×2 SD存储卡: 卡槽×1 |
录像、回放时间※: | expressP2存储卡: 512 GB: 65分钟(4张、8K素材记录) microP2存储卡: 64 GB: 65分钟(HD素材记录) |
【视频规格】 | |
采样率: | 59.94 /50 Hz(逐行扫描、隔行扫描) |
量化: | AVC-Intra100: 10 bit、AVC-Intra4K: 10 bit |
视频压缩方式: | H.264/AVC intraProfile |
【视频输入输出信号】 | |
视频输入: | • 8K-422(12G-SDI×4)输入(BNC×4) 7680×4320 59.94p/50p、16: 9、SMPTE 2082-12 为了防止连接错误,从SDI的各个通道检测有效负载ID |
视频输出(8K): | • 8K-422(12G-SDI×4)输出(BNC×4)×2系统 7680×4320 59.94p/50p、16: 9、SMPTE 2082-12 为了防止连接错误,设置SDI各通道多层有效负载ID • 8K-DG(3G-SDI×8)输出(BNC×8)×2系统: 7680×4320 59.94p/50p、16: 9、SMPTE 424 |
视频输出(4K): | • 4K(12G-SDI×1)输出(BNC×1)×2系统 3840×2160 59.94p/50p、16: 9、SMPTE 2082-10 • 4K(3G-SDI×4)输出(BNC×4)×2系统 3840×2160 59.94p/50p、16: 9、SMPTE 424 4种SDI_I/F |
视频输出(HD): | • HD(HD SDI×1)输出(BNC×1) 1920×1080 59.94i/50i、16: 9、SMPTE 292-1 • HD(HD SDI×1)监视器输出(BNC×1) 1920×1080 59.94i/50i、16: 9、SMPTE 292-1 |
同步: (同步信号) | • 同步输入: BNC×1(75Ω终端自动切换) 黑场同步信号、HD3值SYNC自动切换 • 同步输出: BNC×1(环通) |
REF黑场同步信号: | 黑场同步信号输出: BNC×1(同步信号) |
【音频输入输出信号】 | |
音频记录格式: | 48 KHz、24 bit、32ch |
音频输入: | • 8K SDI输入 32ch: BNC×1(共用视频输入)与SMPTE 299 CH1(Stream2: Ch1-16)、CH2(Stream10: Ch17-32)重叠 • MADI输入 32ch: BNC×1 |
音频输出: | • 8K SDI输出32ch: BNC×2(同时用于视频输出)、SMPTE 299 12G-SDI: CH1(Stream2: Ch1-16)、CH2(Stream10: Ch17-32)重叠 3G-SDI: G1a/b接口上追加Ch1-16、G1c/d接口上追加Ch17-32 • 4K SDI输出 8ch: BNC×2 (视频输出共用)、SMPTE 299 12G-SDI: CH1 (Stream2: Ch1-8)重叠/3G-SDI: BNC×1 • HD SDI输出 8ch: BNC×1 (视频输出共用)、SMPTE 299 • HD SDI监视屏输出8ch: BNC×1 (视频输出共用)、SMPTE 299 • MADI输出 32ch (64ch数据): BNC×2 |
动态余量: | 18 dB (20 dB菜单中可以进行变更设定) |
模拟音频输入: | XLR3插头×2(CH1/CH 2ch) |
音频监听输出: | XLR3插头×2(L/R ch) |
耳机输出: | M3立体声系统×1(L/R ch) |
【其他输入输出信号】 | |
时码输入: | • LTC输入: BNC×1、0.5 V[p-p] ~8 V[_______p-p]、10 kΩ • 8K SDI输入(SLTC/SVITC): BNC×1(视频输入共用) CH1(Stream1)、SMPTE 12-1/12-2 输入信号必需满足DBB1要求 |
时码输出: | • LTC输出: BNC×1 低阻抗、2.0 V[p-p] ±0.5 V[p-p](600 Ω负荷) • 8K SDI出力: BNC×2(视频输出共用)、SMPTE 12-1/12-2 12G-SDI (8K-422): CH1 (Stream1) / 3G-SDI (8K-DG): G1a • 4K SDI出力: BNC×2(视频输出共用)、SMPTE 12-1/12-2 12G-SDI: CH1(Stream1)/3G-SDI: BNC×1 • HD SDI出力: BNC×1(视频输出共用)、SMPTE 12-1/12-2 • HD SDI监视器输出: BNC×1(视频输出共用)、SMPTE 12-1/12-2 |
RS-422A控制: | RS-422A输入: D-sub 9针×1 |
并行控制: | GPIO: D-sub 15针×1 |
以太网: | RJ45×1、1000BASE-T/100BASE-TX/10BASE-T(IEEE802.3) |
【监视屏】 | |
液晶监视屏: | 3.5寸彩色液晶监视屏(QHD) |
【附件】 | |
附件: | AC接线(3芯)×1、支架适配器×1套 |
※ expressP2存储卡/microP2存储卡的显示容量包含管理工具占用部分等,可用于录像的容量少于该数值。录制时间是一个片段连续录制占用的时间。录制的片段数不同,总的录制时间会短于所标注的时间。
expressP2存储卡B系列
AU-XP0512BMC (512GB)
expressP2存储卡B系列
AU-XP0256BMC (256GB)
microP2存储卡B系列
AJ-P2M064BMC(64GB)
