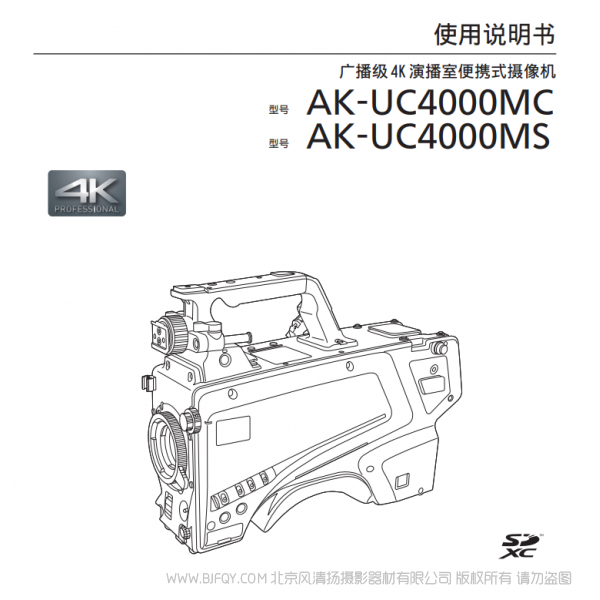

松下 AK-UC4000MC/MS 广播级4K演播室便携式摄像机说明书下载使用手册 pdf 免费操作指南如何使用快速上手

更新时间2021/06/22 点击数 4866 16.32MB 点我下载

型号	AK-UC4000MC
电源	DC 12V ( 外部供电操作过程中 ) AC 240V, 50 Hz/60 Hz ( 当连接 AK-UCU600MC/AK-UCU600MS 时 )
功耗	119 W( 较大 , 12V 外部电源连接和供应到外部连接的设备 ) 360 W ( 当连接 AK-UCU600MC/AK-UCU600MS 时 )
工作温度	–10°C 至 45°C ( 温度低于 0°C 或以下时需要预热 )
存放温度	–20°C 至 60°C
工作湿度	85% 或更低 ( 相对湿度 )
重量	大约 4.5 kg( 仅限机身 )
尺寸 (W x H x D)	仅限机身 151 mm x 267 mm x 371.5 mm( 不包括凸出部分 )
感光元件	1114 万像素 , MOS x 1
光学滤镜	CC: 3200 K, 4300 K, 6300 K, Cross, Diffusion ND: CAP, Clear, 1/4, 1/16, 1/64
镜头卡口	2/3 型卡口式
灵敏度	两种拍摄模式 [ 高灵敏度模式 ]: F10 (59.94 Hz)/F11 (50 Hz) [ 标准模式 ]: F6 (59.94 Hz)/F7 (50 Hz) 2000 lx, 3200 K, 当白色反射率为 89.9%
水平分辨率	4K: 2000 TV 线以上 ( 中心 ) AK-UCU600MC/AK-UCU600MS 输出 HD: 1000 TV 线以上 ( 中心 )
S/N	62dB 或以上
水平调节	50% 或以上 (27.5 MHz)
增益设置	[ 标准模式 ]: −6, −3, 0, 3, 6, 9, 12, 15, 18, 21, 24, 27, 30, 33, 36 [ 高灵敏度模式 ]: −6, −3, 0, 3, 6, 9, 12, 15, 18, 21, 24, 27, 30, 33, 36
快门速度	• [59.94i]/[59.94p] 模式 : 1/100, 1/120, 1/125, 1/250, 1/500, 1/1000, 1/1500, 1/2000 • [29.97p] 模式 : 1/48, 1/50, 1/60, 1/96, 1/100, 1/120, 1/125, 1/250, 1/500, 1/1000, 1/1500, 1/2000 • [23.98p] 模式 : 1/48, 1/50, 1/60, 1/96, 1/100, 1/120, 1/125, 1/250, 1/500, 1/1000, 1/1500, 1/2000 • [50i]/[50p] 模式 : 1/60, 1/100, 1/125, 1/250, 1/500, 1/1000, 1/1500, 1/2000 • [25p] 模式 : 1/48, 1/50, 1/60, 1/96, 1/100, 1/125, 1/250, 1/500, 1/1000, 1/1500, 1/2000
接口	BNC x 1 3G/1.5G-SDI: 0.8 V [p-p], 75 Ω
接口	BNC x 1 3G/1.5G-SDI: 0.8 V [p-p], 75 Ω
接口	BNC x 1 接口 /接口的切换功能通过菜单进行设置 : 1.5G-SDI: 0.8 V [p-p], 75Ω : VBS 信号 1 V [p-p], 75 Ω
输出 > 接口	BNC x 1 : 三电平同步或 BB（黑场） : VBS 信号 1V [p-p], 75Ω 脱机时用作功能，连接时 AK- UCU600MC/AK-UCU600MS
接口	XLR x 1, 3 针 ( 母 ) //<+48 V> 可切换为,/ 可切换 : 0 dBu, +4 dBu 菜单切换 : –60 dBu, –40 dBu, 或 –20 dBu 菜单切换
接口	XLR x 1, 3 针 (female) //<–48V> 可切换 : 0 dBu, +4 dBu 菜单切换 : –60 dBu, –40 dBu, 或 –20 dBu 菜单切换
接口 ( 前面 )	XLR x 1, 3 针 (female) 切换接口
接口	XLR x 1, 5 针 (female)
接口	XLR x 1, 5 针 (female)
接口	立体声迷你插孔 x 1
接口	光学连接器 x 1, Tajimi/LEMO
接口	12 针 x 1
接口	20 针 x 1
接口 ( 后部 )	29 针 x 1
接口	XLR x 1, 4 针 , DC 12V
接口	4 针 x 1
接口	6 针 x 1
接口	20 针 x 1, DC 12V, 0.5A
接口	10 针 x 1
接口	12 针 x 1
接口	2 针 x 1, DC 12V, 2.5A
接口	RJ-45 x 1
接口 (HOST)	A 型接口 , DC 5V, 0.5A
内置终端接口	20 针 x 1

型号	AK-HRP1000MC	AK-HRP1005MC
电源	12V DC ( 由摄像机供电 : 10V - 16V DC) 42V - 57V DC (PoE 供电 )
功耗	0.51 A ( 由摄像机供电 : 10V - 16V DC) 0.15A (PoE 供电 )	0.44A ( 由摄像机供电 : 10V -16V DC) 0.11A (PoE 供电 )
工作温度	0°C 至 40°C
工作湿度	90% 或更低
存放温度	-20°C 至 60°C
重量	大约 1.7 kg	大约 1.5 kg
尺寸(W x H x D)	102 mm x 385 mm x 113 mm	82 mm x 355 mm x 124.4 mm
摄像机/CCU控制	控制信号 ( 摄像机 , CCU 控制 ) 电源 DC 16V (CCU 连接时 )5 , DC 12V ( 摄像机连接时 )5
较大电缆长度(串行)	摄像机连接时 : 20m CCU 连接时 : 50m

型号	AK-UCU600MC/UCU600MS
电源	AK-UCU600MC/UCU600MS: 100 V - 120 V AC, 50 Hz/60 Hz
功耗	500 W ( 无摄像机连接 : 90 W)
对摄像机的供电功能	240 V AC ( 容差 5%), 1.46 A , 50 Hz/60 Hz
工作温度	0°C 至 40°C
工作湿度	10% 至 90% ( 无结露 )
重量	大约 8.8 kg
尺寸(W x H x D)	424 mm x 88 mm x 401 mm( 不包括凸出部分 )
视频输出	3G/HD/SD-SDI: 7 路 ( 仅支持高清信号的嵌入式音频 ) HD/SD-SDI: 1 路 ( 与图像监视器输出共享1 ; 仅支持高清信号的嵌入式音频 ) 模拟复合 : 2 路 (1 路与图像监视器输出共享线路1 ) 12-SDI: 2 路 ( 与 3G QUAD LINK 切换 ) 3G QUAD LINK: 1 组（与 12G-SDI 切换）
HD TRUNK/TICO 输出	HD -SDI : 1 路 HD TRUNK 输出 3G-SDI: 1 路 (TICO 输出 )
返回输入	3G-HD/HD/SD-SDI: 4 路 (RET1 输入主动通过输出 ) 模拟复合 : 1 路
提示器输入	HD-SDI:1 路 ( 主动通过输出 ) 模拟复合 :2 路 ( 通过 1 的输出和 2 的输入共享连接器 *1 ) 当该单元被关闭时，没有被终止，不通过输出
参考输入	BB ( 黑场 ) / 三电平*2 : 1 路 ( 自动终止，连接到上部连接器； BB 信号和三电平信号自动识别装置，环通输出 )
麦克风输出	0dBm/600Ω, 2 路 (XLR, 3-pin, male)
通信	内部通话输入 / 输出 (ENG / PROD, 0dBm, 600Ω (4W) / 1V[p-p], 200Ω (RTS), 4 W / RTS / CLRCOM) : 2 路*1 PGM 输入 (0 dBm/600 Ω) : 2 路 Tally 输入 ( 红、绿、黄 ) : 每 1 个输入
AUX	WFM 控制 6bit ( 集电极开路输出，摄像机麦克风增益设置的共享终端 1 ) 摄像机麦克风增益设置输入 5bit ( 光耦合感应输入与 WFM 控制共享终端1 ) 下变换系统设置输入 2bit ( 光耦合感应输入 )
TRUNK	RS-422 / RS-232C 2 路 *1
FRONT ROP	RS-422 1 路 , 16 V DC 输出 ( 只有其中一个和 REAR ROP 可以选择在同一时间通过菜单或者 [ROP FRONT/REAR] 在前面板上选择开关
REAR ROP	RS-422 1 路 , 16 V DC 输出 ( 只有其中一个和 FRONT ROP 可以选择在同一时间通过菜单或者 [ROP FRONT/REAR] 在前面板上选择开关
MSU	RS-422 1 路 , GPI 控制
LAN TRUNK*3	通过电缆与摄像机侧面的局域网连接*4 1 路 , 100BASE-T, 1000BASE-T
LAN	通过 Web*4 分配个人计算机连接 1 路 , 10BASE-T, 100BASE-TX ( 当与个人计算机直接连接时使用交叉电缆 )

型号	AK-MSU1000MC 主设置单元 (MSU)
电源	12V DC (DC 输入范围 : 10V–16V DC) 42V–57V DC (PoE+ 电源 )
功耗	1.6A ( 电源 : 12V DC) 0.6A (PoE+ 电源 )
工作温度	0°C 至 40°C
工作湿度	90% 或更低
存放温度	-20°C 至 60°C
重量	大约 4.0 kg
尺寸(W x H x D)	482 mm x 222 mm x 81.5 mm( 包括安装支架和拨号高度 )
调节功能	场景文件，ND filter, CC filter, 色温 (COLOR TEMP), 主增益 (MASTER GAIN), 快门 (SHUTTER), 主底座 (MPED), Iris (IRIS), 摄像机的选择
CCU控制	RS422 或 IP
较大电缆长度(串行)	CCU 连接时 : 50m

型号	AK-HVF100MC 22.9 厘米 (9英寸) 彩色液晶寻像器
电源	DC 12V ( 由摄像机或 XLR 供电 )
功耗	18W
工作温度	0°C 至 45°C
工作湿度	10% – 85% ( 无结露 )
存放温度	-20°C 至 60 °C
重量	大约 2.6 kg( 不包括镜头罩 ) / 大约 3.0 kg( 包括镜头罩 )
尺寸(W x H x D)	340 mm x 234 mm x 193 mm( 不包括镜头罩 ) 340 mm x 234 mm x 231 mm( 包括镜头罩 )
显示面板	22.9 cm
像素数	1920 x 1080 (FHD)
显示颜色	大约 16.77 百万颜色
操作	开关 ,按钮 ,拨号按钮 ,///按钮 ,旋钮 , 旋钮 ,旋钮 ,开关
接口	摄像机 I/F 接口 (D-sub 29-pins x 1) SDI 输入接口 (BNC x 1) DC 输入接口 (XLR 4-pins x 1)
支持的信号格式	CAM: 1080/59.94i, 1080/50i SDI: 1080/59.94p, 1080/50p, 1080/59.94i, 1080/50i, 720/59.94p, 720/50p

型号	AK-HBU500MC 箱式镜头适配器
电源	12V DC ( 当外部电源供电 ) 240V AC 50 Hz/60 Hz ( 当 CCU 连接 )
功耗	70W ( 当外部电源供电 ) 165W ( 当 CCU 连接 )
工作温度	-10°C 至 45°C
工作湿度范围	85% 或更低 ( 相对湿度 )
存放温度	-20°C 至 60°C
重量	大约 12.8 kg( 仅限机身 )
尺寸(W x H x D)	300 mm x 417 mm x 510 mm
摄像机数字标识	1 至 15 ( 根据系统设置 )
LENS I/F 接口	36-pin x 1
摄像机 I/F 接口	20-pin x 1
[DC 输入] 接口	XLR x 1, 4-pin, 12 V DC
[DC 输出12V 1.5A] 接口	4 -pin x 1
[DC 输出12V 7.5A] 接口	XLR x 1, 4-pin
