松下 Panasonic AJ-PX298MC 广播级摄录一体机 手持摄像机 用户手册 说明书下载 使用指南 如何使用 详细操作 使用说明

松下 Panasonic  AJ-PX298MC 广播级摄录一体机  手持摄像机 用户手册 说明书下载 使用指南 如何使用  详细操作 使用说明
更新时间2020/09/27 点击数 11375 16.9MB 点我下载

松下

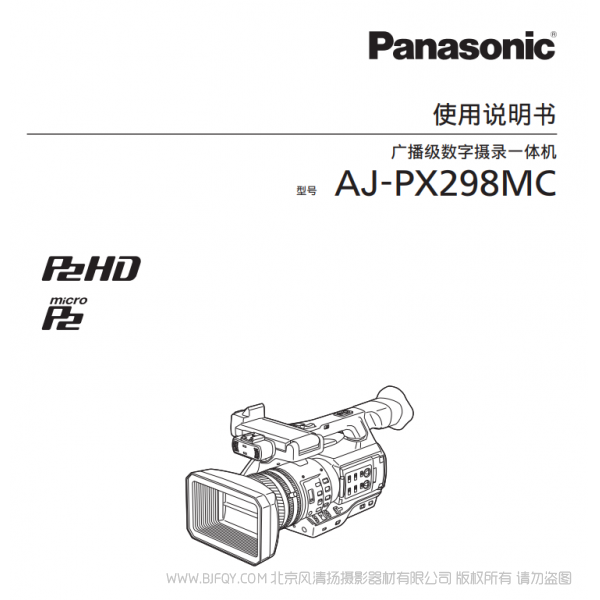

Panasonic 手持摄像机AJ-PX298 用户手册

说明书下载

使用指南 如何使用 详细操作 使用说明.



常 规
型号AJ-PX298MC
电源DC 7.2 V (使用电池时), DC 12 V (使用AC适配器时)
功耗19.5 W (使用液晶显示屏时)
操作温度0℃ 至 40℃
操作湿度10% 至 80% (无结露)
重量大约 2.2 kg (仅限机身,不包括镜头罩、电池和配件)
大约 2.6 kg (包括镜头罩、自带电池和麦克风支架)
尺寸(H x W x D)176 mm x 171 mm x 329 mm (不包括突出物)
摄像机主体
MOS尺寸3片1/2.8型MOS传感器
传感器像素220万
镜头光学图像稳定器镜头,22倍光学变焦, F1.6 to F3.2
(f=3.9 mm - 86 mm)35 mm 转换: 28 mm - 616 mm (16:9)
滤镜直径72 mm
光学系统棱镜系统
ND 滤镜OFF, 1/4, 1/16, 1/64
较近拍摄距离(M.O.D.)距前镜头1.1m
距前镜头大约 0.06 m (当Macro=On,广角端时)
增益设置L/M/H 选择器开关-3 dB to 18 dB (1 dB 步进)
(增益的负值只在 [HIGH SENS.] 模式中)
(当把 [S.GAIN] 分配给用户按钮时 : 24 dB, 30 dB和
36 dB之间切换)
色温设置ATW, ATW LOCK, Ach, Bch,预设3200 K/预设5600 K/
VAR (2000 K to 15000 K)
快门速度当 [SYSTEM 模式] = 50 Hz
•50i/50p 模式: 1/50 (快门关闭) 秒, 1/60 秒, 1/120 秒,
1/250 秒, 1/500 秒, 1/1000 秒, 1/2000 秒
•25p 模式: 1/25 秒, 1/50 (快门关闭) 秒, 1/60 秒,
1/120 秒, 1/250 秒, 1/500 秒, 1/1000 秒, 1/2000 秒
当 [SYSTEM 模式] = 59.94 Hz
• 60i/60p 模式: 1/60 (快门关闭) 秒, 1/100 秒, 1/120 秒,
1/250 秒, 1/500 秒, 1/1000 秒, 1/2000 秒
•30p 模式: 1/30 秒, 1/50 (快门关闭) 秒, 1/60 秒,
1/120 秒, 1/250 秒, 1/500 秒, 1/1000 秒, 1/2000 秒
•24p 模式: 1/24 秒, 1/50 (快门关闭) 秒, 1/60 秒,
1/120 秒, 1/250 秒, 1/500 秒, 1/1000 秒, 1/2000 秒
慢快门速度当 [SYSTEM 模式]=50 Hz和[同步扫描类型]=[秒]
•50i/50p 模式: 1/50.0 秒 至 1/250.0 秒
•25p 模式: 1/25.0 秒 至 1/250.0 秒
当 [SYSTEM 模式]=59.94 Hz和[同步扫描类型]=[秒]
•60i/60p 模式: 1/60.0 秒 至 1/249.8 秒
•30p 模式: 1/30.0 秒 至 1/249.8 秒
•24p 模式: 1/24.0 秒至 1/249.8 秒
快门打开角度3.0 deg 至 180.0 deg 至 360.0 deg (0.5 deg 步进,角度显示)
VFR 记录帧频AVC-Intra100时 : •1080/50p: 1, 2, 4, 6, 9, 12, 15, 18, 20,
21,22, 23, 24, 25, 26,27, 28, 30, 32, 34, 37, 42, 45, 48和50
(帧/秒)•1080/59.94p: 1, 2, 4, 6, 9, 12, 15, 18, 20, 21, 22, 24,
25, 26, 27, 28, 30, 32, 34, 36, 40, 44, 48, 54和60 (帧/秒)
灵敏度[HIGH SENS.] 模式
F12 (2000 lx, 3200 K, 89.9% reflection, 1080/50i)
F11 (2000 lx, 3200 K, 89.9% reflection, 1080/59.94i)
物体较小照度0.02 lx (F1.6, gain 18 dB, [1S.EXP.], [HIGH SENS.] 模式)
数字变焦x2/x5/x10
镜头罩带有镜头盖的镜头罩
存储卡记录
记录介质microP2卡, P2卡
记录卡槽microP2卡槽 ×2, P2卡槽 ×1
系统格式1080/50p, 1080/50i, 720/50p, 576/50i, 1080/59.94p,
1080/59.94i, 720/59.94p, 480/59.94i
记录格式AVC-Intra200/AVC-Intra100/AVC-Intra50/AVC-LongG50/
AVC-LongG25/AVC-LongG12
DVCPRO HD/DVCPRO50/DVCPRO/DV formats
记录视频信号1080/50p, 1080/50i, 1080/25pN, 720/50p, 576/50i, 576/25p
1080/59.94p, 1080/59.94i, 1080/29.97pN, 1080/23.98pN,
720/59.94p, 480/59.94i, 480/29.97p
记录/回放时间※116 GB×132 GB×164 GB×1
AVC-Intra200大约8分钟大约16分钟大约32 分钟
AVC-Intra100大约16分钟大约32 分钟大约64 分钟
DVCPRO HD大约16分钟大约32 分钟大约64 分钟
AVC-Intra50大约32 分钟大约64 分钟大约128 分钟
AVC-LongG50大约32 分钟大约64 分钟大约128 分钟
DVCPRO 50大约32 分钟大约64 分钟大约128 分钟
AVC-LongG25大约64 分钟大约128 分钟大约256 分钟
DVCPRO/DV大约64 分钟大约128 分钟大约256 分钟
AVC-LongG12大约120 分钟大约240 分钟大约480 分钟
数字视频
采样频率AVC-Intra200/AVC-Intra100/AVC-Intra50/AVC-LongG50/
AVC-LongG25/AVC-LongG12/DVCPRO HD
Y: 74.1758 MHz, P B /P R : 37.0879 MHz (59.94 Hz)
Y: 74.2500 MHz, P B /P R : 37.1250 MHz (50 Hz)
DVCPRO50 Y: 13.5 MHz, P B /P R : 6.75 MHz
DVCPRO Y: 13.5 MHz, P B /P R : 3.375 MHz
量化AVC-Intra200/AVC-Intra100/AVC-Intra50/AVC-LongG50/
AVC-LongG25: 10 bits/AVC-LongG12/DVCPRO HD/
DVCPRO50/DVCPRO/DV: 8 bits
视频压缩格式AVC-Intra200/AVC-Intra100/AVC-Intra50: MPEG-4
AVC/H.264 Intra Profile/AVC-LongG50/
AVC-LongG25/AVC-LongG12:MPEG-4 AVC/H.264
DVCPRO HD: 基于DV压缩 (SMPTE 370M)
DVCPRO50/DVCPRO: 基于DV压缩 (SMPTE 314M)
DV: DV 压缩 (IEC 61834-2)
数字音频
记录音频信号AVC-Intra200/ AVC-Intra100/ AVC-Intra50:
48 kHz/16 bits, 4CH and 48 kHz/24 bits, 4CH 切换
AVC-LongG50/AVC-LongG25: 48 kHz/24 bits, 4CH
AVC-LongG12/DVCPRO HD/DVCPRO50: 48 kHz/16 bits, 4CH
DVCPRO/DV: 48 kHz/16 bits, 4CH
冗余12 dB/18 dB/20 dB 可切换菜单
AVC proxy
文件格式MOV
视频压缩格式H.264/AVC Baseline Profile, H.264/AVC High Profile
音频压缩格式AAC-LC, Linear PCM
近似记录时间(1GB)※2VC-G6 2CH MOV: 大约 13 分钟
SHQ 2CH MOV: 大约 25 分钟
HQ 2CH MOV: 大约 78 分钟
LOW 2CH MOV: 大约 135 分钟
视频输入/输出
SDI OUTBNC×1, HD (3G/1.5G), SD: 0.8 V [p-p], 75 Ω
VIDEO OUTBNC×1, 也用作GENLOCK IN, IN/OUT 开关选择
复合: 1.0 V[p-p], 75 Ω
HDMI OUTHDMI×1 (HDMI A型接口, 不兼容VIERA Link)
音频输入
内置麦克风支持立体声麦克风
音频输入1/输入 2XLR×2, 3 pin.输入高阻抗, LINE/MIC 开关选择
LINE: 4 dBu/0 dBu (可选择菜单)
MIC: -40 dBu/-50 dBu/-60 dBu (可选择菜单),
+48V on/off (开关选择)
音频输出
音频输出3.5 mm 直径立体声迷你插孔 ×1, 输出电平: 600 Ω, 316 mV
耳机3.5 mm 直径立体声迷你插孔 ×1
100 Ω, 16 dBV (32 Ω 负荷, 较大输出电平)
扬声器20 mm 直径, 圆形×1
其他输入/输出
CAM REMOTE2.5mm直径超级迷你插孔x1 ZOOM S/S
3.5mm直径迷你插孔x1 FOCUS IRIS
GENLOCK INBNCx1,也用作VIDEO OUT,IN/OUT开关选择,1.0V[p-p],75Ω
时码输入/输出BNCx1,用作输入和输出接口,IN/OUT开关选择
输入:1.0V-4.0V[p-p],10kΩ 输出:2.0V±0.5V[p-p],低阻抗
LAN100BASE-TX/10BASE-T
USB2.0 DEVICE(device)miniB型接口,4pin
USB3.0 HOST(host)A型接口,9pin
USB2.0 HOST(sub-host)A型接口,4pin(仅用于无线模块AJ-WM50)
DC IN 12VDC 12 V (DC 10.5 V - 13.5 V), EIAJ type 4
显示器
液晶显示器3.5型QHD 彩色显示器 (大约 1560000 点)
寻像器0.5型 OLED (有机EL显示屏)(大约 2360000 点, 视频
显示区域: 大约 1770000 点)
标准附件
电池(VW-VBD58),肩带,电池充电器,AC适配器,麦克风支架,
麦克风支架螺钉(12mm),2条电源线,眼杯,镜头罩,手柄带

※1: 数值是指作为一个视频片段连续录像的情况。根据视频片段的数量,总体记录时间可能比上述时间短。

※2: 这些是采用松下产品连续录像时的参考值。记录时间根据场景或视频片段的数量的不同而不同。

重量和尺寸为近似值。规格可能会发生变更,恕不另行通知。
